Diagram czasowy ilustruje działanie licznika

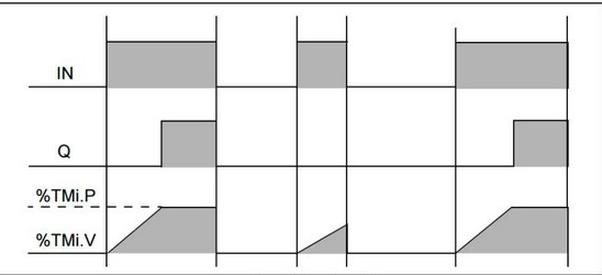

Diagram czasowy ilustruje działanie licznika opóźniającego załączenie, co oznacza, że sygnał wyjściowy (Q) zostaje aktywowany dopiero po upływie określonego czasu od momentu pojawienia się sygnału wejściowego (IN). W praktyce takie rozwiązanie jest często stosowane w systemach automatyki przemysłowej, gdzie precyzyjne zarządzanie czasem jest kluczowe, na przykład w procesach, które wymagają opóźnienia przed uruchomieniem silnika lub innego urządzenia. W standardach takich jak IEC 61131-3, które definiują programowalne kontrolery logiczne, liczniki opóźniające załączenie są klasyfikowane jako elementy do zarządzania czasem. Wiedza o tym, jak interpretować diagramy czasowe, jest niezbędna dla inżynierów i techników zajmujących się automatyzacją i pozwala na efektywne projektowanie systemów, które są zarówno niezawodne, jak i łatwe w obsłudze. Zrozumienie działania liczników czasowych jest fundamentalne dla zapewnienia efektywnego i bezpiecznego funkcjonowania systemów automatyki.
