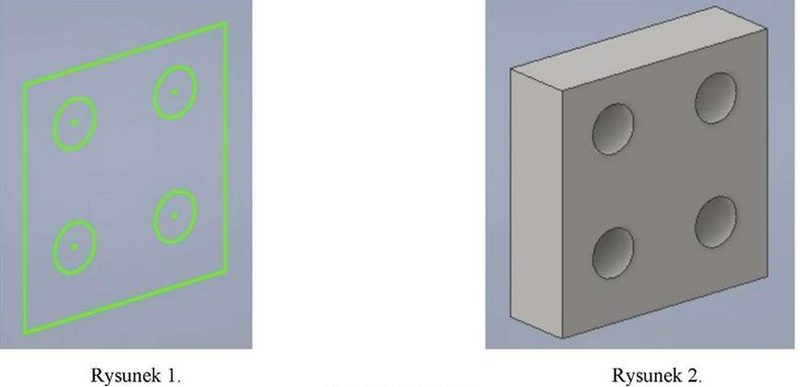

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. otrzymać bryłę 3D przedstawioną na rysunku 2.?

Aby przekształcić szkic przedstawiony na rysunku 1. w bryłę 3D widoczną na rysunku 2., konieczne jest użycie operacji wyciągnięcia prostego. Ta technika polega na wyciągnięciu konturu szkicu wzdłuż prostej osi, co zazwyczaj odbywa się prostopadle do płaszczyzny szkicu. Przykładowo, w procesie projektowania mechanicznego, gdy tworzysz elementy, takie jak pokrywy czy obudowy, wyciągnięcie proste jest najczęściej stosowaną metodą. Zastosowanie tej operacji pozwala na precyzyjne określenie wysokości bryły, co jest kluczowe w wielu zastosowaniach inżynieryjnych. W praktyce, inżynierowie często korzystają z wyciągnięcia prostego do tworzenia podstawowych kształtów, które następnie mogą być modyfikowane za pomocą innych operacji, takich jak cięcie czy zaokrąglanie. Dobrą praktyką jest też zachowanie spójności w wymiarach, co ułatwia późniejsze operacje montażowe.
