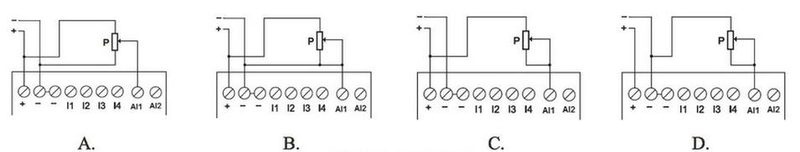

Na którym schemacie potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC?

Na schemacie A potencjometr nastawczy P jest poprawnie podłączony do analogowego wejścia napięciowego sterownika PLC, co jest kluczowe dla prawidłowego działania urządzenia. W tej konfiguracji jedno zakończenie potencjometru jest podłączone do plusa zasilania, zapewniając odpowiednie napięcie zasilające, a drugie zakończenie do wejścia analogowego AI2, co umożliwia odczyt wartości napięcia. Ślizgacz potencjometru jest natomiast podłączony do minusa zasilania, co pozwala na regulację napięcia w zależności od położenia ślizgacza. Tego rodzaju podłączenie działa na zasadzie dzielnika napięcia, co jest standardowym podejściem w projektach automatyki przemysłowej. Dzięki temu można precyzyjnie kontrolować parametry procesów, takich jak prędkość czy temperatura, poprzez łatwą regulację potencjometru. W praktyce, takie rozwiązania są powszechnie stosowane w systemach sterowania, gdzie wymagana jest elastyczność i możliwość dostosowywania ustawień w czasie rzeczywistym.
