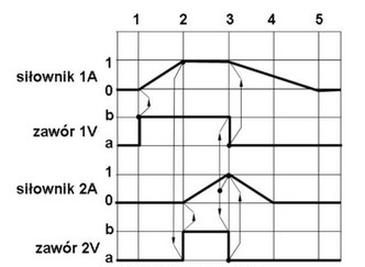

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

Odpowiedź 'Osiągnięcie skrajnego położenia siłownika 2A' jest jak najbardziej trafna. Na tym diagramie stanów widać, że gdy tłoczyska siłowników 1A i 2A się cofną, to jest to właśnie związane z osiągnięciem skrajnego położenia siłownika 2A. Kiedy ten siłownik dociera do swojego skrajnego miejsca, zmienia się stan z 'a' na 'b', co uruchamia różne mechanizmy w systemie. W praktyce to, jak zarządzamy tymi stanami, jest naprawdę ważne, zwłaszcza w automatyce przemysłowej, bo pozwala na lepszą synchronizację pracy siłowników. Zrozumienie diagramów stanów i zdarzeń, które je wyzwalają, to podstawa przy projektowaniu efektywnych układów sterujących, które spełniają branżowe normy. Na przykład, w systemach hydraulicznych, wiedza o tym, jak skrajne położenia wpływają na cykle pracy siłowników, może pomóc w optymalizacji maszyn oraz wydłużeniu ich trwałości, co jest zgodne z zasadami zarządzania jakością w przemyśle.
