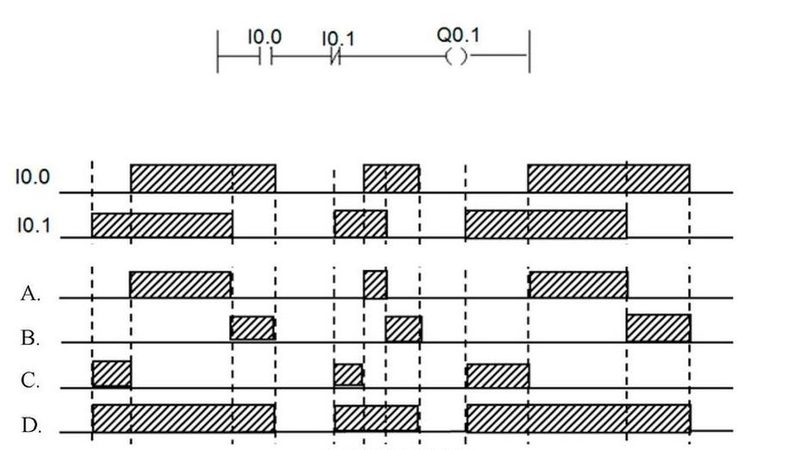

Który z przebiegów przedstawia prawidłowe stany wyjścia Q0.1 dla stanów wejść I0.0 i I0.1, jeżeli zależność pomiędzy zmiennymi opisana jest programem?

W odpowiedzi wybrałeś B, i to jest dobra decyzja. Chodzi o to, że zgodnie z algorytmem logicznym, nasze wyjście Q0.1 jest definiowane jako Q0.1 = I0.0 AND NOT I0.1. Co to właściwie znaczy? Q0.1 zapali się tylko wtedy, gdy I0.0 jest aktywne (czyli na '1'), a jednocześnie I0.1 jest nieaktywne (czyli na '0'). Odpowiedź B rzeczywiście pokazuje te warunki, bo w każdym czasie, kiedy I0.0 jest '1' i I0.1 jest '0', Q0.1 też powinno być '1'. To wszystko widać na wykresie, co potwierdza Twoją odpowiedź. W automatyce przemysłowej taka logika jest naprawdę ważna, bo precyzyjne warunki logiczne to klucz do działania systemów kontroli. Zrozumienie tego jest mega istotne, zwłaszcza gdy projektujesz systemy, które muszą być odporne na błędy i efektywne. W przemyśle te zasady mogą się przydać w kontrolowaniu różnych procesów technologicznych, bo poprawność logiki może znacznie wpłynąć na to, jak wszystko działa.
