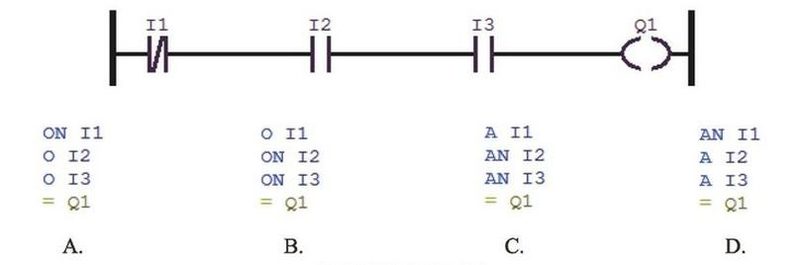

Który pogram zapisany w języku IL odpowiada programowi zapisanemu w języku LD?

Odpowiedź D. jest poprawna, ponieważ odpowiada zaimplementowanemu w języku LD układowi logicznemu. W schemacie LD widzimy, że aktywacja wyjścia Q1 wymaga jednoczesnego zamknięcia wszystkich trzech styków I1, I2 i I3. Program w języku IL, który odpowiada temu schematowi, korzysta z instrukcji AN (AND), co jest zgodne z zasadami logiki cyfrowej. Logika AND wymaga, aby wszystkie warunki były spełnione, a w tym przypadku oznacza to, że każde z wejść musi być aktywne, aby uzyskać sygnał na wyjściu. Tego typu podejście jest standardem w projektowaniu układów do automatyzacji i sterowania, gdzie precyzyjne określenie warunków aktywacji wyjścia jest kluczowe dla bezpieczeństwa i efektywności działania systemu. W praktyce, takie schematy są szeroko stosowane w branży automatyki przemysłowej, gdzie działanie urządzeń zależy od wielu zmiennych, a poprawne ich połączenie stanowi podstawę niezawodnych systemów sterowania.
