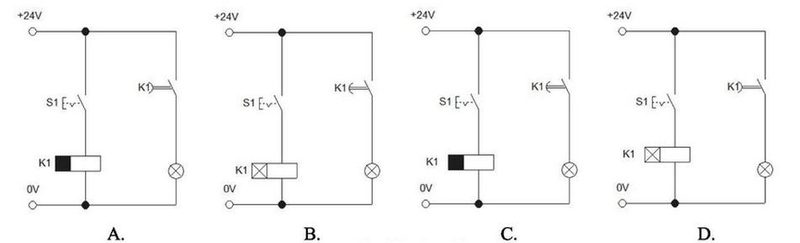

Na którym schemacie prawidłowo narysowano przekaźnik czasowy z opóźnionym załączeniem?

Schemat B prawidłowo ilustruje działanie przekaźnika czasowego z opóźnionym załączeniem. Po podaniu napięcia na cewkę przekaźnika, styki k1 nie załączają się natychmiast, lecz z opóźnieniem, co jest kluczowym elementem jego funkcjonalności. Przekaźniki te są szeroko stosowane w automatyce i systemach sterowania, na przykład w oświetleniu, gdzie wymagane jest, aby światło włączało się po pewnym czasie od naciśnięcia przycisku. Dzięki temu użytkownicy mogą mieć pewność, że nie dojdzie do natychmiastowego załączenia urządzenia, co może być niebezpieczne w niektórych aplikacjach. Podczas projektowania układów automatyki ważne jest, aby zwracać uwagę na parametry czasowe, co jest zgodne z normami IEC 60947 dotyczącymi urządzeń elektrycznych. Warto również pamiętać, że przekaźniki czasowe mogą być używane do synchronizacji różnych procesów, a ich odpowiednia konfiguracja zwiększa efektywność działania systemów automatyki przemysłowej.
