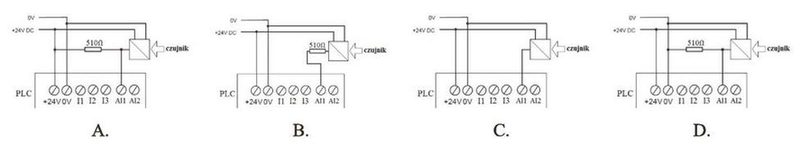

Na którym schemacie pokazane jest poprawne podłączenie trójprzewodowego czujnika z wyjściem analogowym prądowym 0÷20 mA do sterownika, jeśli sterownik posiada wejście analogowe napięciowe 0÷10V?

Podłączenie trójprzewodowego czujnika z wyjściem analogowym prądowym 0÷20 mA do sterownika z wejściem napięciowym 0÷10V wymaga zastosowania konwertera prądowo-napięciowego, co zostało właściwie pokazane w schemacie D. Rezystor o wartości 510Ω pełni tu kluczową rolę w konwersji sygnału prądowego na napięciowy. Zgodnie z zasadą Ohma, napięcie na rezystorze można obliczyć jako U = I * R, gdzie I to prąd w amperach, a R to opór w omach. Dla maksymalnego prądu 20 mA oraz zastosowanego rezystora 510Ω, napięcie wynosi 20 mA * 510Ω = 10,2V, co jest zgodne z wymaganiami sterownika. W praktycznych zastosowaniach, takie połączenia są powszechnie stosowane w automatyce przemysłowej, gdzie czujniki muszą być zintegrowane z systemami sterującymi. Ważne jest, aby zapewnić, że napięcie pozostaje w zakresie akceptowalnym przez urządzenie docelowe, co przekłada się na niezawodność całego systemu. Podążanie za zasadami dobrych praktyk przy podłączaniu czujników jest kluczowe dla zapewnienia efektywności i bezpieczeństwa pracy systemów automatyki.
