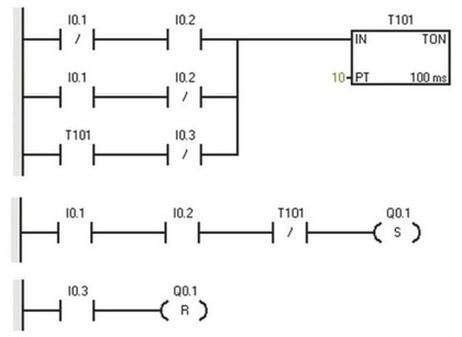

W jaki sposób wymusić stan wysoki na wyjściu Q0.1 sterownika wykonującego program zamieszczony na rysunku?

Aby wymusić stan wysoki na wyjściu Q0.1, konieczne jest jednoczesne aktywowanie obu wejść: I0.1 i I0.2. To działanie jest zgodne z zasadami działania bistabilnych wyjść, takich jak te wykorzystywane w programowalnych sterownikach logicznych (PLC). Wejście I0.1 działa jako cewka set (S), co oznacza, że jego aktywacja prowadzi do ustawienia wyjścia Q0.1 w stan wysoki. Z kolei I0.2, będące cewką reset (R), ma za zadanie resetować to wyjście. Kluczowym aspektem pracy z takimi układami jest zrozumienie opóźnień timera, który w tym przypadku wynosi 100 ms. Ustalając stan wysoki na wejściu I0.2 na krótszy czas niż 100 ms, nie aktywujemy cewki resetującej, co pozwala na bezpieczne ustawienie Q0.1 w stan wysoki. W praktyce, taka logika może być wykorzystywana w automatyce przemysłowej, gdzie konieczne jest jednoczesne włączanie i wyłączanie określonych funkcji w maszynach, co zwiększa efektywność procesów produkcyjnych. Dostosowanie parametrów czasowych oraz sposobu aktywacji wejść jest kluczowe dla optymalizacji działania systemów. Właściwe zrozumienie tych zasad pozwala na tworzenie bardziej złożonych i efektywnych programów sterujących.
