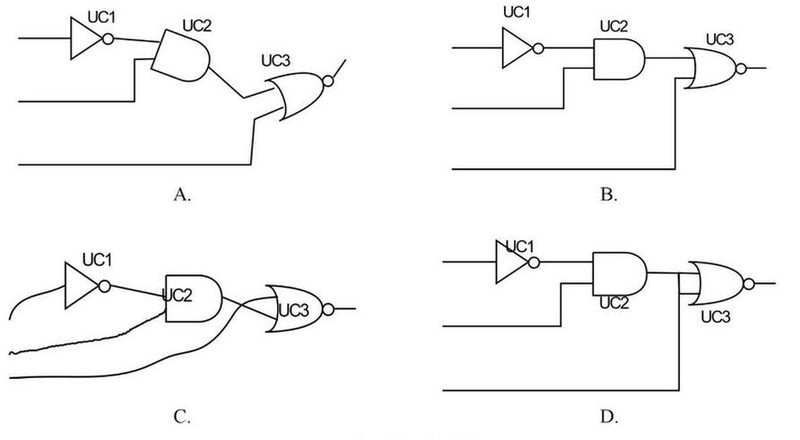

Który ze schematów przedstawiających fragment układu cyfrowego został narysowany zgodnie z obowiązującymi zasadami rysowania schematów elektrycznych i elektronicznych?

Schemat B jest poprawnie narysowany zgodnie z zasadami rysowania schematów elektrycznych i elektronicznych. Wskazuje na odpowiednie połączenia między elementami, co jest kluczowe dla właściwego zrozumienia funkcjonowania układu cyfrowego. Na przykład, zgodnie z normą IEC 60617, każdy element musi być przedstawiony w sposób jednoznaczny, co w tym przypadku zostało spełnione. Linia sygnałowa nie krzyżuje się z innymi bez wyraźnego oznaczenia, co eliminuje potencjalne nieporozumienia dotyczące kierunku sygnałów. Ponadto, elementy są umieszczone zgodnie z zasadą minimalizowania długości połączeń, co jest istotne dla zmniejszenia opóźnień sygnału i zwiększenia niezawodności. Schematy powinny również uwzględniać właściwe oznaczenie sygnałów, co pozwala na łatwiejszą interpretację oraz diagnostykę w przyszłości. W praktyce, poprawnie narysowane schematy elektroniki cyfrowej przyczyniają się do efektywnej produkcji oraz konserwacji urządzeń, co jest niezbędne w dynamicznie rozwijającej się branży elektronicznej.
