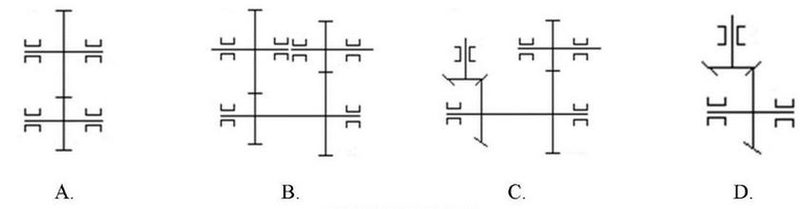

Na którym rysunku przedstawiono schemat przekładni jednostopniowej walcowej?

Schemat przekładni jednostopniowej walcowej przedstawiony na rysunku A jest poprawny, ponieważ ilustruje on zasadę działania tego typu układu zębatego. Przekładnia jednostopniowa walcowa składa się z dwóch kół zębatych, które zazębiają się ze sobą, co pozwala na przeniesienie momentu obrotowego z jednego koła na drugie. W praktyce, tego rodzaju przekładnie są powszechnie stosowane w różnych maszynach przemysłowych i urządzeniach mechanicznych, gdzie wymagane jest zwiększenie momentu obrotowego lub zmiana prędkości obrotowej. Standardy dotyczące przekładni zębatych, takie jak ISO 6336, definiują metody obliczania wytrzymałości i trwałości takich układów, co jest kluczowe w projektowaniu maszyn. Dodatkowo, w przypadku przekładni walcowych ważne jest odpowiednie smarowanie, które zapobiega zużyciu zębów i zwiększa ich efektywność. Przykłady zastosowań przekładni jednostopniowych walcowych obejmują napędy w automatyce przemysłowej oraz w systemach transportowych, gdzie ich prostota i niezawodność odgrywają istotną rolę.
