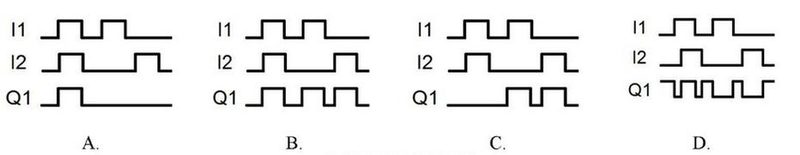

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję Q1 = I1⊕ I2?

Funkcja XOR (I1 ⊕ I2) jest istotnym elementem w projektowaniu układów cyfrowych, ponieważ pozwala na realizację operacji logicznych, które mają zastosowanie w różnych kontekstach inżynieryjnych. Odpowiedź C została prawidłowo zidentyfikowana jako odpowiadająca funkcji Q1 = I1 ⊕ I2, ponieważ przebieg czasowy dla tej odpowiedzi zmienia się zgodnie z zasadą działania bramki XOR. Kiedy wejścia I1 i I2 są różne (np. I1 = 1 i I2 = 0), wyjście Q1 przyjmuje wartość 1. Gdy wejścia są takie same (np. I1 = 0 i I2 = 0 lub I1 = 1 i I2 = 1), wyjście Q1 wynosi 0. Przykładowo, w zastosowaniach takich jak kodowanie lub arytmetyka binarna, bramki XOR są często wykorzystywane do tworzenia sumatorów lub w systemach korekcji błędów. Zrozumienie działania funkcji XOR jest kluczowe dla projektantów układów kombinacyjnych oraz dla tych, którzy pracują nad systemami cyfrowymi, gdzie logika i zrozumienie zjawisk czasowych mają kluczowe znaczenie.
