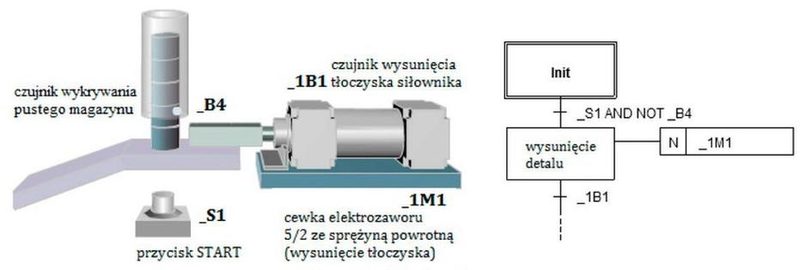

Na rysunku przedstawiono model magazynu grawitacyjnego oraz fragment algorytmu jego działania. W celu przetestowania działania układu należy sprawdzić, czy wysunięcie detalu z magazynu nastąpi, gdy wciśnięty zostanie przycisk _S1 oraz czy

Poprawna odpowiedź wskazuje na kluczowy warunek, który musi być spełniony dla prawidłowego działania układu. Zgodnie z algorytmem, wysunięcie detalu z magazynu jest możliwe, gdy przycisk S1 jest wciśnięty, a czujnik wykrywania pustego magazynu (B4) jest nieaktywny. Taki mechanizm zapewnia, że detal nie zostanie wysunięty, gdy magazyn jest pusty, co mogłoby prowadzić do błędów w procesie automatyzacji i obniżenia efektywności operacji. Systemy grawitacyjne w automatyce, w których wykorzystuje się czujniki do monitorowania poziomu materiałów, są powszechnie stosowane w magazynach oraz liniach produkcyjnych. Przykładowo, w przemysłowym systemie transportu materiałów, odpowiednie zastosowanie czujników i przycisków może znacząco zredukować ryzyko awarii, a także zwiększyć bezpieczeństwo operacji. Kluczowe jest, aby przy projektowaniu takich systemów stosować praktyki inżynieryjne, które zapewniają zarówno wydajność, jak i bezpieczeństwo. Zrozumienie tej logiki działania jest niezbędne dla inżynierów w obszarze automatyki oraz robotyki.
