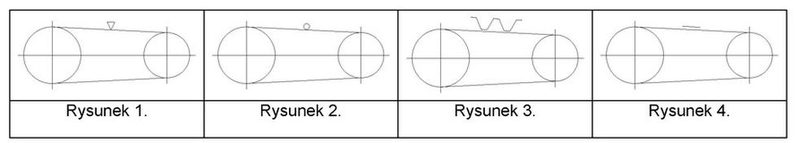

Symbol graficzny przekładni z pasem okrągłym, który należy umieścić na schemacie mechanicznym, przedstawiono na

Rysunek 2 bardzo dobrze pokazuje symbol graficzny przekładni z pasem okrągłym, co jest super ważne, gdy myślimy o budowie maszyn i systemów mechanicznych. Taki typ przekładni używa kół pasowych połączonych elastycznym pasem. Dzięki temu napęd przenosi się efektywnie, a do tego wibracje i hałas są mniejsze. W przemyśle takie przekładnie można spotkać w różnych urządzeniach, jak taśmociągi, maszyny do pakowania czy systemy transportowe. Jak się projektuje schematy mechaniczne, to trzeba pamiętać o normach, takich jak ISO 14617. Te normy mówią, jak rysować symbole w dokumentacji technicznej. Jak używasz dobrych symboli, to wszyscy wiadomo, co i jak w systemie działa. To jest kluczowe dla efektywnej pracy zespołów inżynieryjnych i serwisowych.
