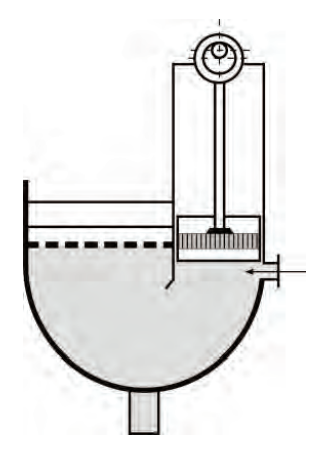

Na rysunku przedstawiono schemat

Schemat przedstawia osadzarkę tłokową, co widać głównie po charakterystycznym tłoku umieszczonym pionowo nad komorą roboczą. Ten typ urządzenia jest bardzo popularny w przeróbce mechanicznej kopalin, szczególnie w zakładach wzbogacania węgla, rud metali czy nawet przy sortowaniu surowców mineralnych. Osadzarka tłokowa działa na zasadzie pulsacyjnego przepływu wody przez złoże materiału, gdzie za pomocą cyklicznego ruchu tłoka powstają okresowe zmiany ciśnienia, co pozwala na bardzo efektywne rozdzielanie cząstek o różnej gęstości i wielkości. Najlepiej sprawdza się przy wzbogacaniu materiałów o różnicach ciężaru właściwego, na przykład przy oddzielaniu ziaren węgla od kamienia. Moim zdaniem osadzarki tłokowe od lat uchodzą za jedno z najbardziej niezawodnych rozwiązań w procesach, gdzie zależy nam na wysokiej czystości koncentratu i niskich stratach surowca. Praktyczne doświadczenia pokazują, że właściwie ustawiona osadzarka tłokowa znacznie poprawia efektywność całej linii technologicznej. Warto pamiętać o regularnej konserwacji tłoka i uszczelnień, bo to właśnie one najczęściej ulegają zużyciu. W branży obowiązują konkretne normy dotyczące wydajności tych urządzeń (np. PN-G-04500). Osadzarki tłokowe są preferowane tam, gdzie liczy się niskie zużycie energii i prostota obsługi.
