GIW.06 · pytanie #311

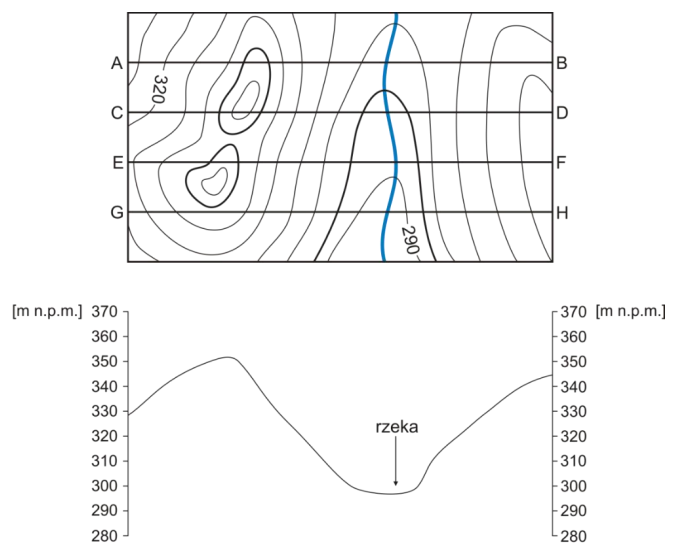

Profil morfologiczny wykonany został wzdłuż linii

- AG-H
- BC-D
- CA-B
- DE-F
Poprawna odpowiedź: D. E-F
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Profil morfologiczny został tutaj poprawnie określony jako wykonany wzdłuż linii E-F. Przy wyznaczaniu profilu morfologicznego najważniejsze jest przełożenie układu poziomic na wycinek terenu w ujęciu pionowym, co pozwala zobaczyć rzeczywiste różnice wysokości oraz kształt ukształtowania terenu na danym odcinku. W tym przypadku linia E-F idealnie przecina rzekę oraz ukazuje zarówno fragment wzniesienia, jak i obniżenie terenu charakterystyczne dla doliny rzecznej – dokładnie to widzimy na rysunku profilu poniżej. W praktyce inżynierskiej i geodezyjnej takie profile stosuje się do planowania infrastruktury liniowej (np. dróg, rurociągów, linii energetycznych), bo pozwalają szybko ocenić trudności terenowe, wymagania odnośnie niwelacji czy stabilizacji skarp. Moim zdaniem znajomość zasad czytania i tworzenia profili znacząco ułatwia pracę w terenie — czasem lepiej sięgnąć po klasyczny profil niż polegać wyłącznie na modelach cyfrowych. Branżowe standardy (np. wytyczne GUGiK czy instrukcje ITB) jednoznacznie zalecają przedstawianie kluczowych elementów hydrografii na profilu (tu: rzeka), co także zostało spełnione. W codziennej praktyce spotyka się wiele uproszczeń, ale prawidłowe rozpoznanie osi profilu wpływa bezpośrednio na jakość dalszych analiz projektowych.
