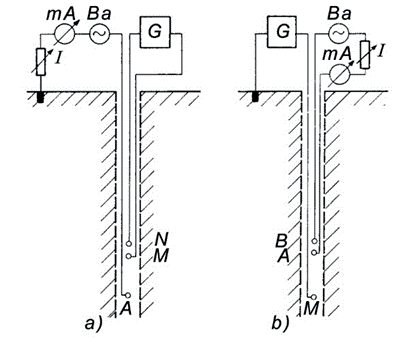

Rysunki przedstawiają schematy, które umożliwiają wykonanie profilowania

Schematy, które widzisz na rysunkach, to typowe układy wykorzystywane do wykonania profilowania opornościowego w otworach wiertniczych. Moim zdaniem, to jedna z najważniejszych metod w geofizyce wiertniczej, bo pozwala na uzyskanie szczegółowego obrazu rozkładu oporności skał wokół odwiertu. Profilowanie opornościowe polega na pomiarze rezystancji elektrycznej skał na różnych głębokościach – dzięki temu można rozróżnić warstwy wodonośne od tych nasyconych ropą lub gazem, co jest kluczowe np. w poszukiwaniach złóż surowców. Z mojego doświadczenia wynika, że jeżeli operator dobrze ustawi elektrody i zachowa odpowiednie warunki prowadzenia pomiaru, uzyskane wyniki są bardzo wiarygodne i pozwalają na profesjonalną interpretację budowy geologicznej. Tego typu profilowania wykonuje się zgodnie z normami branżowymi, np. wg standardów API, co gwarantuje powtarzalność i porównywalność danych. W praktyce wyniki profilowania opornościowego służą nie tylko do zaplanowania wydobycia, ale też do kontroli jakości cementacji otworu czy oceny szczelności rur okładzinowych. Reasumując, schematy na rysunku to właśnie klasyczne układy do profilowania oporności i warto się im dobrze przyjrzeć, bo to podstawa pracy w tej branży.
