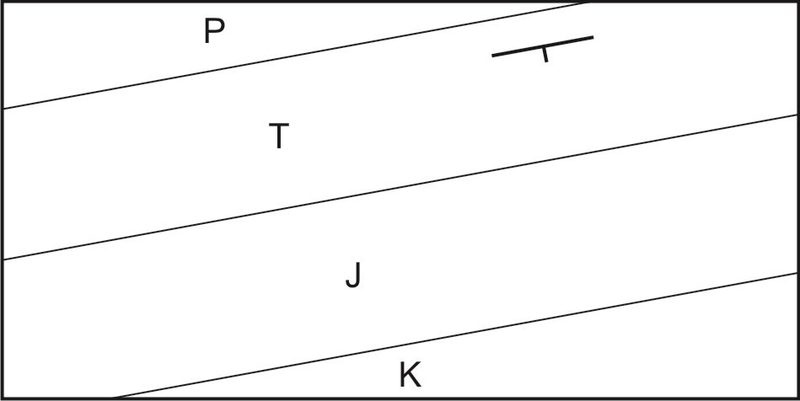

Widoczne na fragmencie mapy osady jury zapadają w kierunku

W geologii, kiedy mówimy o zapadaniu się osadów, mamy na myśli kierunek nachylenia warstw skalnych. Na pokazanym fragmencie mapy osady jury (oznaczone jako „J”) są ukazane pomiędzy triasem („T”) a kredą („K”). Zwróć uwagę na układ warstw – im niżej na mapie, tym młodsze jednostki, co jest zgodne z zasadami stratygrafii. Najważniejszy szczegół stanowi tutaj symbol linijki z krótką poprzeczką, bo ona właśnie wskazuje kierunek zapadania warstw. W standardach branżowych kartografia geologiczna przyjęła, że poprzeczka linijki skierowana jest zawsze w dół nachylenia. Tutaj wyraźnie kierunek ten wskazuje na południe, co potwierdzają też układy litostratygraficzne – im dalej na południe, tym młodsze skały. Takie rozpoznanie kierunku zapadania jest kluczowe np. przy planowaniu wierceń, ocenie stref występowania surowców (np. węglowodory) czy analizie potencjalnych zagrożeń geologicznych. Osobiście uważam, że rozumienie takich map to podstawa pracy każdego technika geologa czy hydrogeologa, bo pozwala praktycznie zastosować wiedzę z teorii w terenie i uniknąć kosztownych błędów projektowych. To jest jedno z tych zagadnień, które wydają się proste, ale mają realny wpływ na bezpieczeństwo i opłacalność inwestycji.
