Na którym rysunku przedstawiono urządzenie, w którym prowadzi się proces mechanicznego rozdziału ziaren od cieczy oparty na działaniu siły odśrodkowej?

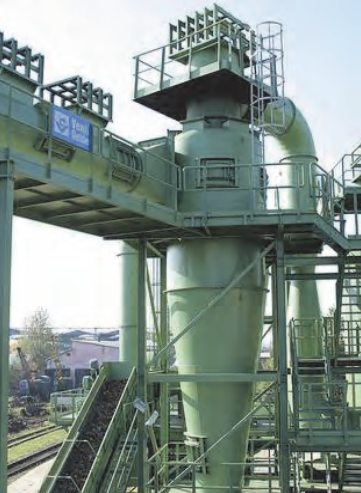

Urządzenie pokazane na pierwszym rysunku to klasyczny cyklon, czyli urządzenie wykorzystujące siłę odśrodkową do rozdziału mieszaniny faz, najczęściej zawiesin ziaren w cieczy. Zasada działania jest dość prosta, ale bardzo skuteczna: zawiesina wprowadzana jest tangencjalnie do wnętrza cyklonu, gdzie w wyniku wirowania cząstki o większej gęstości (np. ziarna mineralne) są wyrzucane na zewnątrz i opadają do dolnego wylotu, natomiast lżejsza ciecz z drobnymi frakcjami wydostaje się górnym przelewem. Taka metoda świetnie się sprawdza przy klasyfikacji ziarnowej, zagęszczaniu czy oczyszczaniu zawiesin w przeróbce kopalin, ale też w recyklingu i przemyśle chemicznym. Moim zdaniem, jest to jeden z lepszych przykładów praktycznego wykorzystania podstaw fizyki – bez ruchomych części, a skuteczność bardzo wysoka przy dobrze dobranych parametrach pracy. Warto wiedzieć, że cyklony są szeroko opisane w normach branżowych i zaliczają się do podstawowych urządzeń w nowoczesnych zakładach przeróbczych. Często są stosowane jako etap wstępny, zanim zawiesina trafi na bardziej zaawansowane urządzenia filtracyjne lub zagęszczacze. Z doświadczenia wiem, że regularne czyszczenie i kontrola stanu wyściółki cyklonu to podstawa utrzymania sprawnej pracy i długiej żywotności tego sprzętu.
