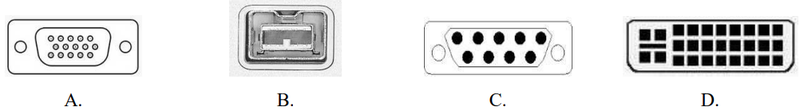

Na którym rysunku przedstawiono gniazdo zgodne ze standardem RS-232?

Standard RS-232 to jeden z najstarszych i najbardziej rozpoznawalnych standardów komunikacji szeregowej, zaprojektowany głównie do przesyłu danych między komputerem a urządzeniami peryferyjnymi, jak modemy. Rysunek C przedstawia 9-pinowe złącze DB9, które jest właśnie jednym z najczęściej używanych typów złączy w standardzie RS-232. Co ciekawe, mimo że RS-232 jest dość starym standardem, nadal znajduje zastosowanie w wielu aplikacjach przemysłowych, gdzie niezawodność i prostota są kluczowe. Moim zdaniem, to złącze jest jak stary samochód – nie najnowszy, ale zawsze można na nim polegać. Ważne jest, by wiedzieć, że RS-232 obsługuje transmisję pełnodupleksową, co oznacza, że dane mogą być przesyłane w obu kierunkach jednocześnie. Dzięki temu idealnie sprawdza się w zastosowaniach wymagających dwustronnej komunikacji. Jeszcze jednym ciekawym aspektem jest to, że chociaż RS-232 nie obsługuje zbyt dużych prędkości transmisji w porównaniu do nowoczesnych standardów, jego zasięg może dochodzić nawet do kilkudziesięciu metrów, co jest zaletą w przypadku rozmieszczenia urządzeń na większej przestrzeni.
