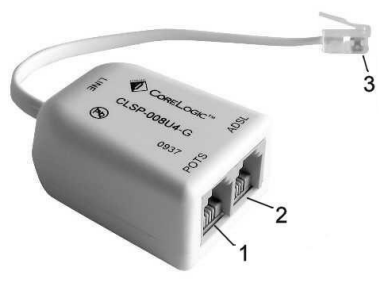

Uwzględniając oznaczenia zamieszczone na rysunku sprzęgacza ASDL wskaż sposób podłączenia do niego urządzeń zapewniający uzyskanie prawidłowej konfiguracji sieci.

Poprawna konfiguracja podłączenia sprzęgacza ASDL polega na właściwym rozdzieleniu sygnału telefonicznego i internetowego, co jest kluczowe dla prawidłowego działania całego systemu. W tym przypadku oznaczenie '1' przeznaczone jest dla telefonu. Dzięki temu, sygnał głosowy jest odseparowany od sygnału danych, co zapobiega zakłóceniom. Oznaczenie '2' dedykowane jest dla modemu, który przetwarza sygnał danych z linii ADSL na sygnał cyfrowy, możliwy do zrozumienia przez urządzenia sieciowe. Ostatecznie, oznaczenie '3' to linia abonencka, która dostarcza sygnał z sieci zewnętrznej do naszego sprzęgacza. Dzięki tej konfiguracji możemy jednocześnie korzystać z internetu i telefonu, co jest standardem w nowoczesnych instalacjach domowych i biurowych. ADSL, czyli Asymmetric Digital Subscriber Line, to technologia pozwalająca na przesyłanie danych z większą prędkością pobierania niż wysyłania, co jest praktyczne w codziennym użytkowaniu. Warto pamiętać, że zastosowanie filtrów ADSL, które oddzielają sygnał internetowy od telefonicznego, jest kluczowe dla uniknięcia zakłóceń i spadków prędkości transmisji danych. Takie rozwiązania są zgodne z najlepszymi praktykami i standardami w branży telekomunikacyjnej.
