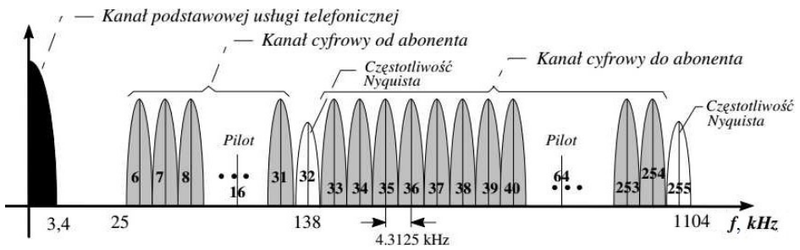

Na rysunku przedstawiono schemat modulacji sygnału stosowany w łączu

Schemat przedstawiony na rysunku dotyczy technologii ADSL, czyli Asymmetric Digital Subscriber Line. To rozwiązanie pozwala na przesyłanie danych przez standardowe linie telefoniczne, równocześnie umożliwiając korzystanie z telefonu. Kluczowe w ADSL jest asymetryczne rozdzielenie pasma: większa część przeznaczona jest do pobierania danych, a mniejsza do wysyłania. Stąd nazwa 'asymmetric'. Dzięki zastosowaniu techniki modulacji DMT (Discrete Multitone), ADSL dzieli pasmo na wiele małych kanałów subnośnych, co widać na rysunku. Każdy z tych kanałów może być modulowany osobno, co pozwala na efektywne dostosowywanie się do warunków linii. W praktyce, ADSL jest często wykorzystywany w domach do podłączenia do Internetu. Standard ADSL umożliwia osiągnięcie prędkości pobierania do 8 Mbps i wysyłania do 1 Mbps. To sprawia, że jest idealny do codziennego użytkowania, jak przeglądanie stron internetowych czy oglądanie wideo w jakości standardowej.
