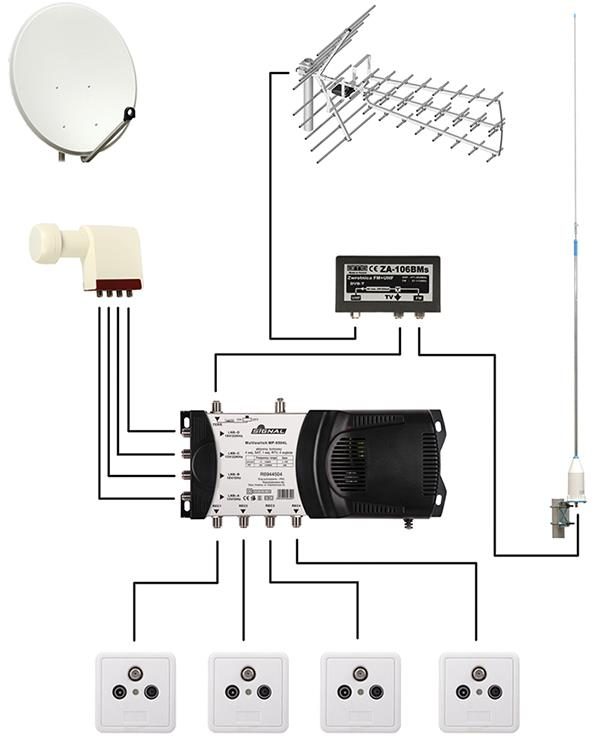

Na obrazie przedstawiono schemat instalacji DVB-S, DVB-T oraz radiowej. Wszyscy użytkownicy tej instalacji zgłaszają, że nie odbierają jedynie sygnału DVB-T. Który element został prawdopodobnie uszkodzony?

Poprawna jest odpowiedź: zwrotnica antenowa. W tym schemacie instalacji mamy trzy niezależne tory sygnałowe: DVB-S z anteny satelitarnej przez konwerter, DVB-T z anteny naziemnej oraz radio FM/DAB z anteny radiowej. Zwrotnica antenowa (często nazywana też sumatorem lub diplexerem/triplexerem) służy do połączenia tych różnych pasm częstotliwości w jeden wspólny kabel, który dalej wchodzi do multiswitcha. Jeśli wszyscy użytkownicy tracą tylko DVB-T, a nadal odbierają satelitę i radio, to bardzo silnie wskazuje, że uszkodził się właśnie tor naziemny w zwrotnicy. Satelita idzie osobnymi przewodami z konwertera do multiswitcha, więc awaria zwrotnicy nie wpływa na DVB-S. Podobnie bywa z radiem – wiele zwrotnic ma oddzielne wejście FM/DAB i często pada tylko sekcja UHF/TV. W praktyce instalator, zgodnie z dobrymi praktykami PN-EN 50083 i wytycznymi producentów multiswitchy, zawsze zaczyna diagnostykę od sprawdzenia, czy sygnał DVB-T jest obecny na wyjściu zwrotnicy i czy nie ma przerwy w torze UHF. Moim zdaniem w takich układach warto też pamiętać o poprawnym ekranowaniu przewodów koncentrycznych i stosowaniu złączy F dobrej jakości, bo złe połączenie na zwrotnicy może dawać podobne objawy jak jej uszkodzenie. W serwisie często robi się prosty test: odłącza się zwrotnicę i podaje sygnał DVB-T bezpośrednio na multiswitch lub miernik poziomu sygnału. Jeżeli obraz wraca, sprawa jest jasna – zwrotnica do wymiany. To klasyczny przypadek z praktyki instalatorskiej w budynkach wielorodzinnych, gdzie zwrotnica jest jednym wspólnym elementem dla wszystkich gniazd abonenckich.
