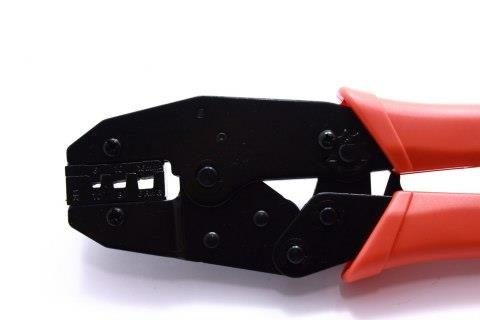

Na rysunku przedstawiono przekrój wtyku w stanie przed i po jego zaciśnięciu. Które narzędzie należy zastosować do zaciskania tego typu wtyków?

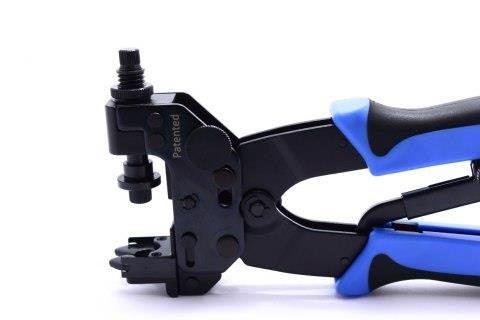

Prawidłowa odpowiedź to Rysunek 1, ponieważ pokazane tam narzędzie jest przeznaczone do zaciskania złącz typu F na kablach koncentrycznych. Na przekroju wtyku w pytaniu widać klasyczną konstrukcję złącza F kompresyjnego: środkowy przewodnik pełni jednocześnie rolę pinu, dielektryk z pianki PE, ekran z oplotu/folii oraz metalowy korpus, który po zaciśnięciu jest osiowo „dociągany” i zaciska się na płaszczu kabla. Do takiego złącza stosuje się praskę kompresyjną, która podczas pracy nie „gniecie” tulei od boku, tylko osiowo wpycha tuleję w korpus złącza, powodując jego uszczelnienie i bardzo równomierny docisk. Na zdjęciu narzędzia z Rysunku 1 widać typową konstrukcję: regulowany trzpień dociskowy, gniazdo na złącze F oraz długie ramiona zapewniające odpowiednią siłę. W instalacjach RTV-SAT, monitoringach CCTV na kablu koncentrycznym czy w sieciach kablowych operatorów praktycznie standardem jest dziś właśnie zaciskanie złączy F lub BNC metodą kompresyjną, zgodnie z zaleceniami producentów kabli i normami opisującymi parametry toru (np. wymagania co do tłumienia i dopasowania impedancyjnego 75 Ω). Moim zdaniem warto zapamiętać jedną prostą rzecz: jeżeli wtyk ma konstrukcję „rurkową” i po zaciśnięciu nic się nie deformuje sześciokątnie, tylko korpus się skraca i zaciska na kablu – wtedy używamy praski kompresyjnej, takiej jak na Rysunku 1. Dzięki temu połączenie jest mocne mechanicznie, szczelne (ważne przy pracy na zewnątrz) i stabilne pod kątem parametrów wysokoczęstotliwościowych, co przekłada się na mniejsze odbicia sygnału i mniejszą podatność na zakłócenia.
