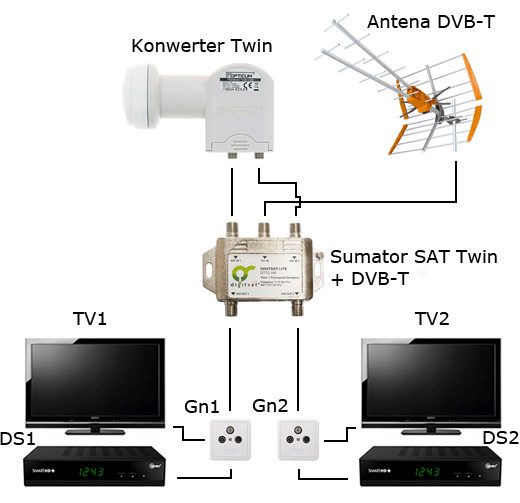

W instalacji przedstawionej na rysunku występuje brak możliwości odbioru jakichkolwiek programów telewizji satelitarnej przez dekoder DS1, przy jednoczesnym wykluczeniu uszkodzenia tego dekodera oraz prawidłowym funkcjonowaniu odbiorników telewizyjnych TV1 i TV2 oraz dekodera DS2. Uszkodzenie którego z wymienionych elementów instalacji jest przyczyną dla tych objawów?

W tej instalacji kluczowe jest to, że tylko dekoder DS1 nie odbiera programów satelitarnych, a jednocześnie DS2 działa normalnie, podobnie jak odbiór DVB-T na obu telewizorach. To od razu podpowiada, że konwerter Twin, sumator SAT/DVB-T oraz wspólne odcinki kabli działają poprawnie, bo gdyby tam było uszkodzenie, problemy wystąpiłyby na obu stanowiskach. Moim zdaniem to jest właśnie typowa sytuacja serwisowa: jeden punkt abonencki „pada”, a reszta sieci chodzi jak złoto – wtedy prawie zawsze winne jest gniazdo lub kawałek lokalnej instalacji. W poprawnej odpowiedzi wskazano gniazdo abonenckie Gn1. To ma sens techniczny, bo gniazdo SAT/DVB-T zawiera w sobie odpowiednie tory filtrujące i rozdzielające: osobny tor dla sygnału satelitarnego (950–2150 MHz, z możliwością przepuszczenia zasilania 13/18 V i sygnału 22 kHz do konwertera) oraz osobny tor dla sygnału naziemnego DVB-T (pasmo VHF/UHF). Jeśli w gnieździe Gn1 uszkodzi się tor satelitarny – np. przerwie się ścieżka, upali się rezystor separujący, wygnie się lub zaśniedzieje złącze F wewnątrz – dekoder DS1 nie będzie w stanie ani zasilić konwertera, ani odebrać sygnału z pasma IF SAT. Jednocześnie tor DVB-T w tym samym gnieździe może działać normalnie, więc TV1 nadal odbiera telewizję naziemną. To bardzo częsty przypadek w praktyce. Dobre praktyki mówią, żeby w instalacjach multiswitchowych i z sumatorami stosować gniazda końcowe dedykowane do SAT/DVB-T, z pełnym przelotem DC w torze SAT i odpowiednim ekranowaniem (klasa A lub lepsza, zgodnie z EN 50083). W serwisie zazwyczaj sprawdza się takie gniazdo przez: podmianę na nowe, pomiar miernikiem sygnału SAT na wyjściu SAT gniazda albo chociaż prosty test – podłączenie dekodera bezpośrednio do kabla wychodzącego z sumatora. Jeśli po ominięciu gniazda DS1 zaczyna działać, to praktycznie pewne, że winne jest właśnie Gn1. Warto też pamiętać o poprawnym zarabianiu przewodu koncentrycznego (RG-6, pełna miedź, odpowiednia długość odizolowania dielektryka), bo słabe połączenie w samym gnieździe też potrafi skutkować identycznymi objawami jak uszkodzenie elementów wewnętrznych.
