INF.05 · pytanie #17

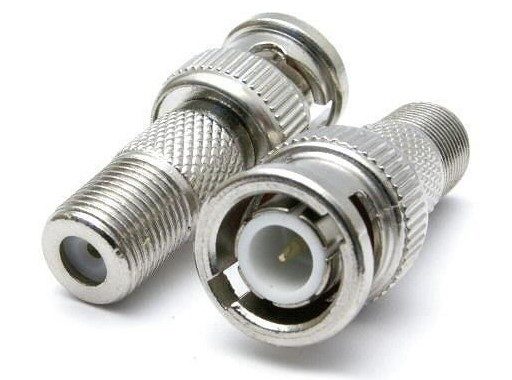

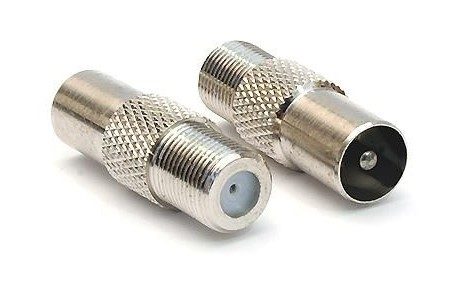

Na którym rysunku przedstawiono złącze typu F kompresyjne?




- ARysunek 2
- BRysunek 4
- CRysunek 1
- DRysunek 3
Poprawna odpowiedź: B. Rysunek 4
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie

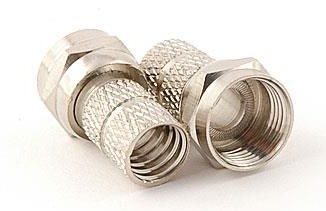

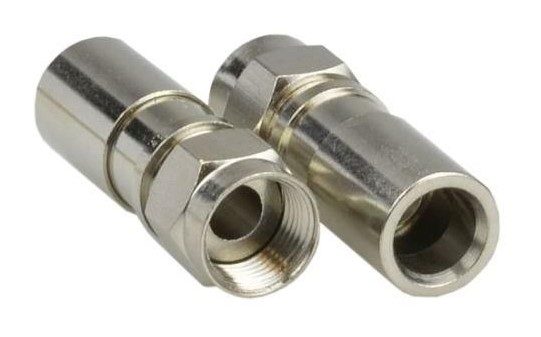

Prawidłowo wskazany został rysunek 4, bo właśnie tam widać złącze typu F w wersji kompresyjnej. Charakterystyczna cecha takiego złącza to gładki, cylindryczny korpus z wyraźnymi pierścieniami/rowkami technologicznymi, bez klasycznej radełkowanej powierzchni do zakręcania palcami. W złączach kompresyjnych przewód koncentryczny wsuwa się do środka, a następnie całość jest zaciskana specjalną zaciskarką kompresyjną. Pod wpływem nacisku tuleja zewnętrzna „zaciska się” na płaszczu kabla, tworząc bardzo szczelne i mechanicznie mocne połączenie. To rozwiązanie jest dziś standardem w nowoczesnych instalacjach RTV-SAT, CCTV IP po koncentryku i w sieciach kablowych operatorów, bo zapewnia stabilną impedancję 75 Ω, dobrą ekranizację i wysoką odporność na wyrwanie kabla. Z mojego doświadczenia w serwisie instalacji antenowych, złącza F kompresyjne dużo lepiej znoszą warunki zewnętrzne – deszcz, mróz, promieniowanie UV – niż klasyczne F-y nakręcane z rysunku 3. Przy poprawnym ściągnięciu izolacji i użyciu dobrej jakości wtyków zgodnych z normami branżowymi (np. EN 50117 dla kabli koncentrycznych) ryzyko rozstrojenia instalacji jest minimalne. W praktyce takie złącza stosuje się wszędzie tam, gdzie wymagane są niskie straty, brak podbić w paśmie powyżej 1 GHz i pełna szczelność przed wnikaniem wilgoci, czyli np. przy konwerterach LNB, multiswitchach, wzmacniaczach magistralnych, a także w skrzynkach abonenckich operatorów kablowych. Moim zdaniem, jeśli tylko masz możliwość użycia zaciskarki kompresyjnej, warto w nowych instalacjach od razu iść w złącza F kompresyjne – mniej później problemów z przerywającym sygnałem i reklamacji praktycznie brak.
