Wskaż przyrząd służący do zmierzenia współczynnika błędów modulacji występującego w naziemnej telewizji cyfrowej.

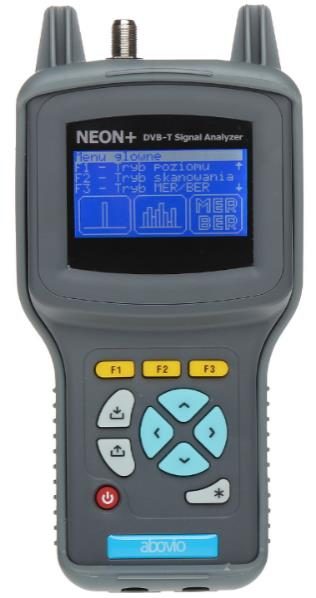

Prawidłowo wskazany został przyrząd 2, czyli analizator sygnału DVB-T. To właśnie tego typu miernik pozwala na bezpośredni pomiar współczynnika błędów modulacji w naziemnej telewizji cyfrowej, czyli parametrów takich jak MER (Modulation Error Ratio) oraz BER (Bit Error Rate). W systemach DVB-T i DVB-T2 są to kluczowe wielkości jakościowe, opisane w normach ETSI EN 300 744 oraz EN 302 755. Sam poziom sygnału w dBµV to za mało – instalator musi wiedzieć, jak bardzo zniekształcona jest konstelacja QAM-owa i ile błędów pojawia się po demodulacji. Analizator z odpowiednim torem RF, demodulatorem COFDM i dekoderem FEC potrafi odtworzyć strumień transportowy i na tej podstawie policzyć MER, pre‑BER i post‑BER. W praktyce, przy uruchamianiu lub serwisie instalacji antenowej, takim przyrządem sprawdza się, czy sygnał z nadajnika po przejściu przez wzmacniacze, zwrotnice i kable nadal spełnia wymagane progi jakości, np. MER > 26 dB dla 64‑QAM przy określonej ochronie. Z mojego doświadczenia wynika, że patrzenie tylko na pasek „siła/jakość” w telewizorze to proszenie się o kłopoty – dopiero analizator DVB‑T pokazuje, co naprawdę dzieje się z modulacją, czy występują zakłócenia impulsowe, przesterowanie, echo itp. Dobre praktyki branżowe mówią wprost: profesjonalny pomiar instalacji TV/SAT robi się miernikiem sygnału cyfrowego z funkcją MER/BER i analizą konstelacji, czyli dokładnie takim jak przyrząd 2.
