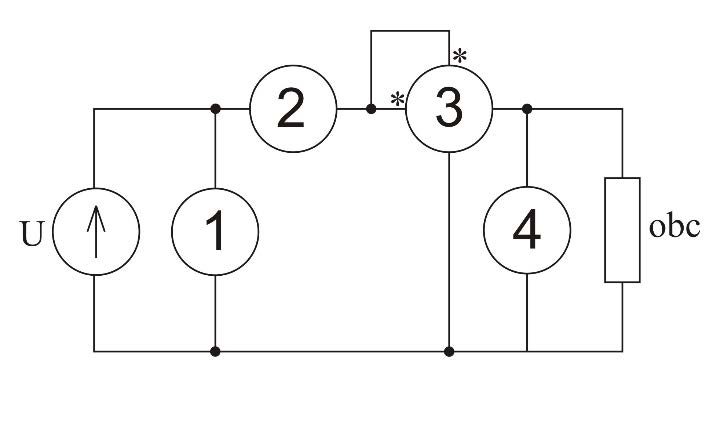

W obwodzie elektrycznym przedstawionym na schemacie należy wykonać pomiary napięcia elektrycznego, natężenia prądu i mocy pobieranej przez odbiornik. Wskaż prawidłowe umiejscowienie poszczególnych mierników.

Prawidłowe rozmieszczenie przyrządów: 1 – woltomierz, 2 – amperomierz, 3 – watomierz, 4 – woltomierz wynika bezpośrednio z zasad budowy klasycznego układu pomiarowego w obwodzie prądu stałego. Woltomierze zawsze włączamy równolegle do elementu, którego napięcie chcemy zmierzyć. Dlatego przyrząd oznaczony jako 1 mierzy napięcie źródła zasilania, a przyrząd 4 – napięcie bezpośrednio na odbiorniku (obc). Dzięki temu można porównać spadek napięcia na przewodach, stykach czy aparaturze, co w praktyce serwisowej jest bardzo przydatne, np. przy diagnozie zbyt dużych spadków napięć w instalacjach niskonapięciowych. Amperomierz (2) musi być włączony szeregowo w obwód, tak aby cały prąd płynął przez jego wewnętrzne uzwojenie. To jest standardowa zasada, którą podają zarówno podręczniki SEP, jak i normy dotyczące pomiarów eksploatacyjnych w instalacjach. Gdyby amperomierz podłączyć równolegle, praktycznie zrobiłby zwarcie, bo ma bardzo małą rezystancję wewnętrzną. Watomierz (3) ma dwa obwody: prądowy i napięciowy. Obwód prądowy włącza się szeregowo tak jak amperomierz, natomiast obwód napięciowy równolegle do odbiornika. Na schemacie zaznaczone gwiazdkami zaciski watomierza są połączone prawidłowo – tak, żeby mierzył moc pobieraną przez obciążenie, a nie moc strat np. w przewodach. W praktyce warsztatowej takie ustawienie przyrządów stosuje się np. przy pomiarach silników DC, rezystorów mocy, grzałek czy żarówek – dokładnie tak samo: amperomierz w szereg, woltomierze na źródle i na odbiorniku, watomierz w układzie mieszanym. Moim zdaniem warto zapamiętać sobie taki „szkielet” połączeń, bo potem, przy bardziej skomplikowanych układach pomiarowych, zasada zostaje identyczna, tylko przyrządów robi się więcej.
