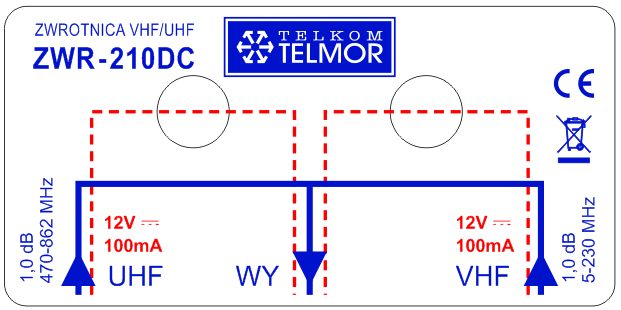

Na podstawie przedstawionego fragmentu dokumentacji technicznej należy stwierdzić, że zwrotnica <br> <table>Fragment dokumentacji technicznej zwrotnicy antenowej<tbody><tr><td>ZWROTNICA VHF/UHF ZWR-210DC TELMOR ZWR-210DC to zwrotnica antenowa posiadająca dwa wejścia: VHF i UHF oraz jedno wyjście. Urządzenie służy do sumowania sygnałów z anten telewizyjnych VHF oraz UHF. Zwrotnica zapewnia przeniesienie napięcia zasilającego z wejścia do wyjść VHF i UHF, umożliwiając zasilanie przedwzmacniaczy antenowych. W tym celu we właściwej listwie kołkowej, dostępnej przez jeden z otworów w obudowie, należy umieścić zworę. W przypadku współpracy zwrotnicy z antenami biernymi, zwory powinny zostać całkowicie usunięte z listew stykowych. Zwrotnicę ZWR-210DC można zamontować na maszcie antenowym po uprzednim umieszczeniu jej w obudowie typu MSA Cechy produktu: pasmo i częstotliwość pracy: FM/VHF: 5-230 MHz, UHF: 470-790 MHz,przenoszenie napięcia zasilania niezależnie na każde z wejść antenowych oraz możliwość jego wyłączenia,bardzo solidna konstrukcja mechaniczna,możliwość montażu na maszcie antenowym po uprzednim umieszczeniu w obudowie bryzgoszczelnej.</td></tr></tbody></table>

Poprawnie wybrałeś odpowiedź mówiącą, że zwrotnica współpracuje ze wzmacniaczami antenowymi wymagającymi zasilania przez kabel instalacyjny. Wynika to wprost z opisu: „zwrotnica zapewnia przeniesienie napięcia zasilającego z wejścia do wyjść VHF i UHF, umożliwiając zasilanie przedwzmacniaczy antenowych”. Czyli sygnał radiowy i napięcie stałe 12 V idą tym samym kablem koncentrycznym – dokładnie tak, jak pracuje większość przedwzmacniaczy masztowych w instalacjach RTV/SAT. Z mojego doświadczenia, w typowych instalacjach domowych i małych zbiorczych stosuje się właśnie takie rozwiązanie: zasilacz z separatorem jest przy odbiorniku, a napięcie DC jest „wpuszczane” do kabla i dochodzi do zwrotnicy, a dalej do wzmacniacza w puszce antenowej. Zwrotnica ma opcję włączenia lub odcięcia zasilania na każdym wejściu osobno (zwory na listwie kołkowej), co jest zgodne z dobrymi praktykami – zasilamy tylko te gałęzie, gdzie rzeczywiście jest przedwzmacniacz. Dzięki temu nie przeciążamy zasilacza i unikamy dziwnych zakłóceń, np. gdy antena jest bierna. W praktyce instalator najpierw planuje, które anteny mają wzmacniacze, ustawia zwory w zwrotnicy, a dopiero potem montuje całość na maszcie i wkłada do obudowy MSA, żeby zabezpieczyć przed wilgocią i UV. Taka zwrotnica pozwala sumować sygnały z pasma VHF i UHF do jednego kabla, a jednocześnie poprawnie zasilić dwa różne przedwzmacniacze. To jest standardowe rozwiązanie w instalacjach zgodnych z normami dla zbiorczych anten telewizyjnych, np. PN-EN 50083, gdzie wymaga się odpowiedniego doprowadzenia zasilania po kablu koncentrycznym, z zachowaniem separacji DC i odpowiedniego dopasowania impedancyjnego 75 Ω. Warto też kojarzyć, że symboliczne oznaczenia 12 V/100 mA przy wejściach wskazują maksymalne parametry zasilania, których nie należy przekraczać.
