Przedstawiony na rysunku element to

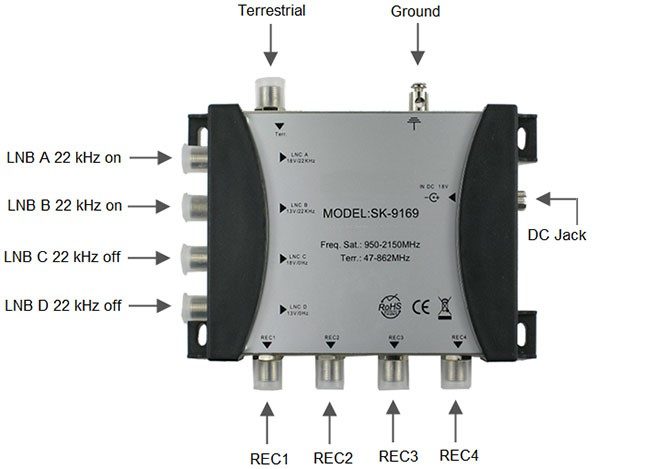

Poprawnie – na rysunku jest multiswitch RF. To charakterystyczne urządzenie stosowane w instalacjach telewizji satelitarnej i naziemnej, szczególnie w blokach, hotelach, pensjonatach, gdzie z jednej anteny satelitarnej i jednej anteny naziemnej trzeba zasilić wiele gniazd abonenckich. Multiswitch ma kilka wejść z konwertera LNB (zwykle cztery dla pasm/polaryzacji: H/V i low/high) oraz osobne wejście dla sygnału naziemnego DVB-T/DAB/FM. Na dole widoczne są wyjścia „REC1, REC2, REC3, REC4” – to typowe oznaczenia wyjść do tunerów/gniazd abonenckich. Dodatkowo na obudowie widać zakresy częstotliwości: dla SAT 950–2150 MHz i dla sygnału naziemnego 47–862 MHz, co jest zgodne ze standardowymi pasmami pracy instalacji zbiorczych RTV-SAT. Multiswitch nie tylko rozdziela, ale też selekcjonuje odpowiednią połówkę pasma i polaryzację na podstawie napięcia 13/18 V i tonu 22 kHz wysyłanego przez tuner. Dzięki temu każdy abonent może niezależnie wybierać dowolny transponder, mimo że współdzieli tę samą antenę i konwerter typu quattro. W porządnie zaprojektowanej instalacji zgodnej z normami PN-EN 50083 czy wytycznymi operatorów kablowych multiswitch montuje się zwykle w szafce teletechnicznej, zapewniając prawidłowe uziemienie (na zdjęciu jest zacisk „Ground”) oraz stabilne zasilanie z zasilacza 18 V DC. Moim zdaniem to jedno z ważniejszych urządzeń, jeśli ktoś myśli poważnie o zbiorczych sieciach RTV-SAT, bo pozwala uniknąć „lasu” anten na elewacji i zapewnić stabilny poziom sygnału na wielu gniazdach.
