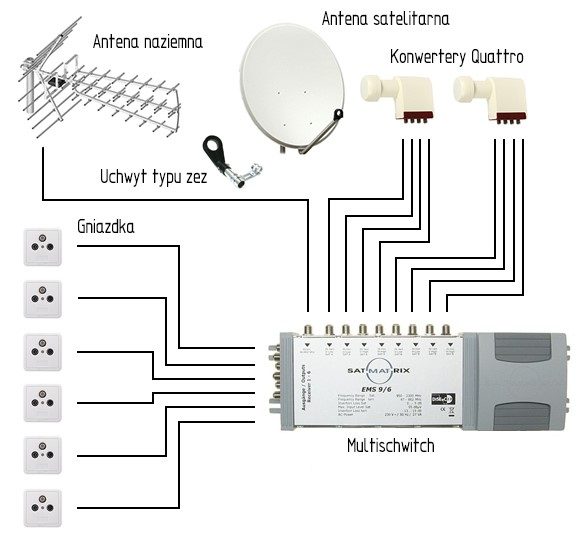

Przedstawiony na rysunku schemat instalacji TV umożliwia klientom odbiór sygnału telewizji naziemnej i satelitarnej z dwóch satelitów: ASTRA i Hot Bird. Elementy instalacji: antena, konwertery, multiswitch oraz gniazda są sprawne i prawidłowo zamontowane, jednak użytkownicy skarżą się, że nie odbierają kanałów satelitarnych z jednego z satelitów. Powodem takiej sytuacji

W takiej instalacji multiswitchowej kluczowe jest poprawne doprowadzenie wszystkich czterech torów z każdego konwertera quattro do multiswitcha. Konwerter quattro nie jest zwykłym LNB typu single czy twin – on rozdziela pasmo satelitarne na cztery niezależne wyjścia: pasmo dolne poziome (VL), dolne pionowe (VH), górne poziome (HL) i górne pionowe (HH). Multiswitch, zgodnie z normami instalacyjnymi (m.in. PN‑EN 50083), oczekuje na każdym z wejść konkretnego sygnału. Jeżeli któryś kabel między konwerterem a multiswitchem jest uszkodzony, przerwany, ma zwarcie do ekranu albo fatalnie zaciśnięte złącze F, to cały tor z danego satelity przestaje działać. W praktyce wygląda to często tak, że z jednego satelity odbierasz tylko część transponderów, a przy większym uszkodzeniu lub braku kilku przewodów – znika cała pozycja orbitalna. Moim zdaniem to jest najczęstsza usterka w takich układach: kabel naderwany przy czaszy, złącze zaśniedziałe na dachu, brak uszczelki na wtyku F. Dobrą praktyką jest zawsze sprawdzenie ciągłości przewodów miernikiem (pomiar rezystancji, ewentualnie reflektometr TDR) oraz pomiar poziomu i jakości sygnału na wejściach multiswitcha profesjonalnym miernikiem SAT (MER, C/N, BER). W serwisie robi się też prosty test: podłącza się dekoder bezpośrednio do konwertera z ominięciem multiswitcha. Jeśli kanały z danego satelity wtedy wracają – mamy praktycznie potwierdzenie, że problem leży w okablowaniu lub multiswitchu. Zgodnie z dobrymi praktykami branżowymi stosuje się kable klasy A lub A+, z żyłą 1,0 mm Cu, prawidłowe uziemienie i wyrównanie potencjałów oraz szczelne, kompresyjne złącza F odporne na warunki atmosferyczne. Dzięki temu minimalizuje się ryzyko właśnie takich awarii, jak w opisie zadania.
