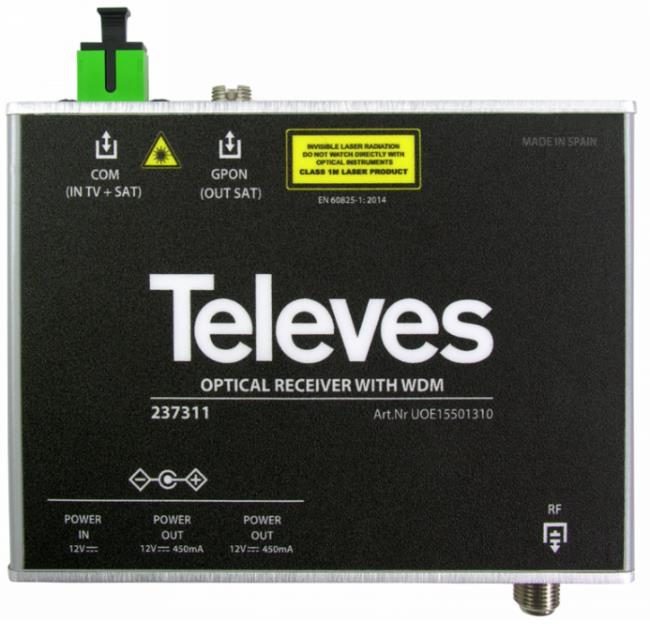

Którym z wymienionych wtyków powinien być zakończony patchcord umożliwiający bezpośrednie połączenie przedstawionego na fotografii odbiornika optycznego do części światłowodowej instalacji telewizyjnej?

Prawidłowo – w tym typie odbiornika optycznego stosuje się złącze SC/APC, czyli prostokątny korpus SC z ferrulą szlifowaną skośnie (Angled Physical Contact) pod kątem 8°. Widać to też na zdjęciu: gniazdo ma charakterystyczny zielony kolor, który w praktyce instalacyjnej jest nieformalnym standardem dla złączy APC w systemach TV/SAT i GPON. Skośne czoło włókna powoduje, że odbita od czoła wiązka nie wraca wprost do nadajnika, tylko „ucieka” w płaszcz, dzięki czemu odbicia wsteczne (return loss) są dużo niższe niż w UPC. To jest bardzo ważne przy transmisji RF overlay (telewizja kablowa po światłowodzie), bo wszelkie odbicia potrafią wprowadzać zniekształcenia i intermodulację. Moim zdaniem w instalacjach TV/SAT nie warto kombinować – jak producent daje SC/APC, to patchcord też musi być SC/APC z obu stron, zgodnie z dobrą praktyką: ten sam typ złącza po obu końcach odcinka liniowego. W standardowych rozwiązaniach FTTH i w osprzęcie typu Televes, Triax, TERRA, wejścia optyczne do odbiorników, węzłów optycznych i konwerterów RFoG są właśnie w wersji SC/APC. Dzięki temu zapewnia się wysoki współczynnik tłumienia odbić (typowo >60 dB), stabilne parametry MER/BER i mniejsze ryzyko przesterowania optycznego. W praktyce instalator po prostu bierze zielony patchcord SC/APC–SC/APC i wpina go między gniazdo operatora/ROE a odbiornik. Trzeba tylko pamiętać o czystości złączy – nawet najlepsze SC/APC przybrudzone kurzem potrafi dodać kilka dB tłumienia. Dlatego zgodnie z dobrą praktyką ITU-T i zaleceniami producentów zawsze czyścimy i sprawdzamy złącza przed wpięciem, szczególnie w torach TV/SAT, gdzie budżet mocy bywa dość napięty.
