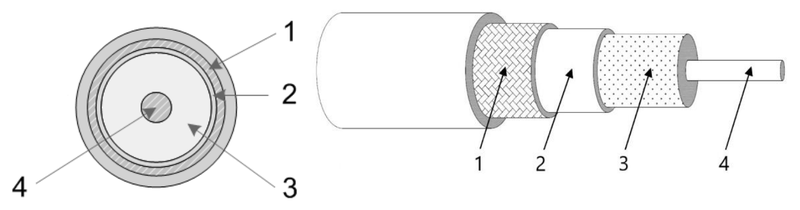

Który element przedstawionego na schemacie kabla koncentrycznego jest opisany cyfrą 3?

Na schemacie kabla koncentrycznego element oznaczony cyfrą 3 to właśnie izolator, czyli dielektryk między żyłą środkową a ekranem. To on utrzymuje stałą odległość między rdzeniem (żyłą wewnętrzną) a oplotem ekranującym, co jest kluczowe dla zachowania wymaganej impedancji falowej, np. 50 Ω lub 75 Ω. W kablach zgodnych z normami (np. RG-6, RG-58 czy kablami zgodnymi z EN/IEC) materiał dielektryka dobiera się bardzo starannie – często jest to spieniony polietylen (PE) albo PTFE, bo mają dobre właściwości dielektryczne, niskie straty i stabilność w szerokim zakresie temperatur. Moim zdaniem to właśnie dielektryk jest najmniej „docenianą” częścią kabla, a robi ogromną robotę – od niego zależą tłumienie, dopasowanie i odporność na zakłócenia. W praktyce: w instalacjach telewizyjnych DVB-T, satelitarnych czy przy Wi‑Fi na złączach SMA, zły lub uszkodzony izolator powoduje odbicia sygnału, wzrost SWR, a czasem całkowity brak odbioru. Dobrym zwyczajem jest stosowanie kabli od sprawdzonych producentów, gdzie parametry dielektryka są opisane w karcie katalogowej: stała dielektryczna, współczynnik skrócenia, zakres temperatur. W serwisie i montażu trzeba uważać, żeby przy ściąganiu izolacji nie naciąć dielektryka, nie zdeformować go i nie dopuścić do jego zawilgocenia, bo woda bardzo psuje jego właściwości elektryczne. W nowoczesnych systemach RF, CCTV HD czy systemach pomiarowych jakość i stabilność izolatora bezpośrednio przekłada się na jakość obrazu, pasmo przenoszenia i niezawodność całej instalacji.
