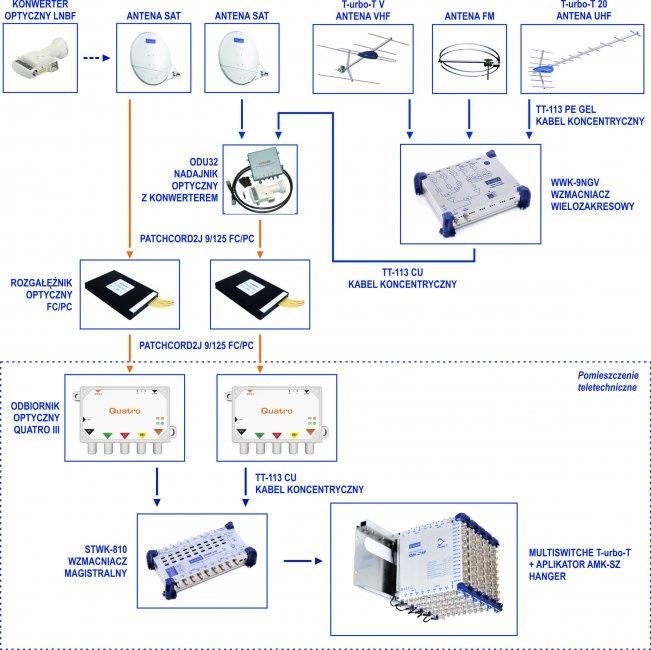

Schemat przedstawia instalację dystrybucyjną sygnału TV do rozproszonych budynków w oparciu o jedno pole antenowe. Który rodzaj kabli połączeniowych został oznaczony na schemacie kolorem pomarańczowym?

Prawidłowo – na schemacie kable zaznaczone kolorem pomarańczowym to kable światłowodowe. Widać je między nadajnikiem optycznym ODU32, rozgałęźnikami optycznymi FC/PC oraz odbiornikami optycznymi QUATRO III. Opis „PATCHCORD 9/125 FC/PC” jednoznacznie wskazuje na włókno jednomodowe (singlemode) o średnicy rdzenia 9 µm i płaszcza 125 µm, zakończone złączami typu FC/PC, typowo używanymi w instalacjach TV/SAT FTTH/FTTB. W nowoczesnych systemach dystrybucji sygnału TV do rozproszonych budynków stosuje się właśnie światłowody, bo zapewniają bardzo małe tłumienie na duże odległości, odporność na zakłócenia elektromagnetyczne oraz możliwość przesłania wielu sygnałów jednocześnie (SAT, DVB-T, FM) na jednej parze włókien. Z mojego doświadczenia projektowego: przy kilku budynkach oddalonych o kilkaset metrów stosowanie wyłącznie kabli koncentrycznych robi się mało opłacalne – rosną straty, trzeba dodawać kolejne wzmacniacze magistralne, pilnować budżetu sygnałowego. Światłowód pozwala „przenieść” sygnał w postaci optycznej, a dopiero lokalnie w budynku zamienić go w sygnał elektryczny w odbiorniku optycznym i dalej rozprowadzić po koncentryku. To jest zgodne z aktualnymi trendami i dobrymi praktykami branżowymi (instalacje HFC/FTTx, zalecenia operatorów kablowych i satelitarnych). Patchcordy światłowodowe powinny być prowadzone w osobnych trasach, z odpowiednim promieniem gięcia, bez nadmiernego ściskania – inaczej rośnie tłumienie i mogą pojawić się problemy z jakością sygnału. W praktyce technik na uruchomieniu zawsze sprawdza tor optyczny miernikiem mocy optycznej lub reflektometrem, żeby potwierdzić, że link światłowodowy mieści się w budżecie mocy nadajnik–odbiornik.
