Który z elementów instalacji światłowodowej został przedstawiony na ilustracji?

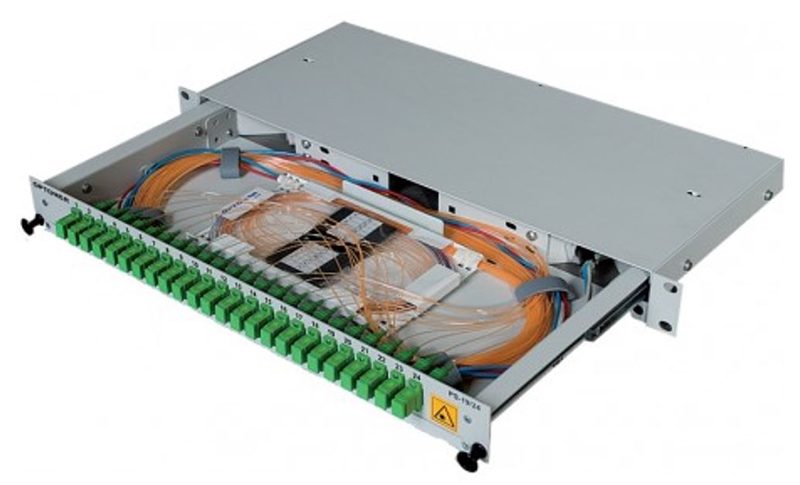

Na ilustracji widać typową przełącznicę światłowodową w wersji szufladowej 19" do montażu w szafie rack. Charakterystyczne są z przodu rząd złączek (tu zielone adaptery SC/APC ponumerowane 1–24), a w środku tacka ze splice’ami i zapasem włókien ułożonych w pętle o kontrolowanym promieniu gięcia. Właśnie to odróżnia przełącznicę od innych elementów – jej główną rolą jest zakończenie kabli światłowodowych i uporządkowane wyprowadzenie ich na złącza, do których można łatwo podpiąć patchcordy. W praktyce przełącznice montuje się w węzłach sieci FTTx, serwerowniach, szafach dystrybucyjnych w biurowcach czy na piętrach budynków. Zgodnie z dobrymi praktykami (np. wytyczne ITU-T G.671, zalecenia producentów okablowania strukturalnego) w przełącznicy musi być zachowany minimalny promień gięcia włókna, odpowiednie prowadzenie pigtaili oraz czytelne oznaczenia portów. Moim zdaniem to właśnie przełącznica jest takim „centrum porządku” w instalacji – tu łączy się kabel magistralny z dystrybucyjnym, tu wykonuje się spawy pigtaili, robi się pomiary reflektometrem, a później wygodnie przepina się patchcordy między urządzeniami aktywnymi. W wielu projektach spotyka się przełącznice zintegrowane z rozgałęźnikami optycznymi, ale nadal ich podstawowa funkcja to patchowanie i zakończenie kabli. W odróżnieniu od mufy, przełącznica jest elementem typowo wewnętrznym, łatwo dostępnym serwisowo, przewidzianym do częstych zmian konfiguracji i prac eksploatacyjnych.
