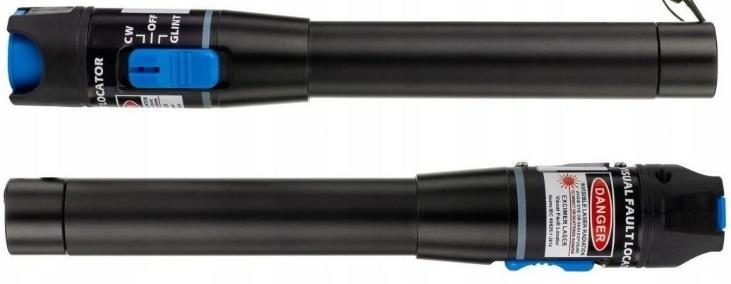

Które urządzenie wykorzystywane do badania sieci światłowodowych przedstawiono na ilustracji?

Na zdjęciu widać typowy ręczny lokalizator wizualny, czyli źródło światła widzialnego (często nazywane po angielsku VFL – Visual Fault Locator). To niewielkie urządzenie w formie „długopisu” lub małej latarki, które generuje czerwone światło lasera o długości fali najczęściej ok. 650 nm. Światło to jest wprowadzane bezpośrednio do włókna światłowodowego przez złącze optyczne. Jeżeli w torze optycznym występuje złamanie włókna, bardzo duże zgięcie, źle zarobiona spawa albo nieszczelność złącza, światło zaczyna „uciekać” na zewnątrz i jest po prostu widoczne gołym okiem. Dzięki temu można szybko zlokalizować uszkodzenie na krótkich odcinkach instalacji, np. wewnątrz budynku, w szafach teletechnicznych, patchpanelach czy przy przełącznicach. W praktyce takie źródło widzialne jest jednym z podstawowych narzędzi instalatora FTTH, FTTB czy LAN na światłowodach – używa się go do identyfikacji włókien, sprawdzania ciągłości i poprawności zakończeń, a także do wstępnej diagnostyki przed pomiarami reflektometrycznymi. Z mojego doświadczenia w wielu firmach jest to pierwsze narzędzie, po które sięga się przy „braku sygnału” u klienta, zanim w ogóle wyjmie się OTDR. Dobrą praktyką, zgodnie z zaleceniami BHP i normami dotyczącymi pracy z laserami (klasy bezpieczeństwa wg IEC 60825), jest stosowanie okularów ochronnych i unikanie patrzenia bezpośrednio w świecące złącze, nawet jeśli to tylko światło widzialne o stosunkowo małej mocy. To małe urządzenie, ale w eksploatacji sieci światłowodowych robi naprawdę dużą robotę.
