INF.06 · pytanie #23

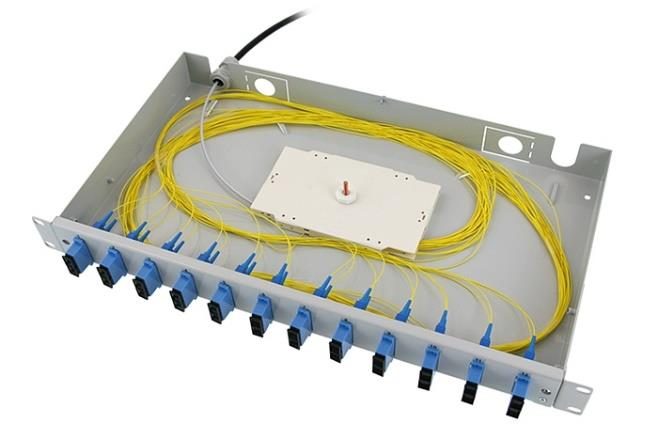

Który z elementów instalacji światłowodowej został przedstawiony na rysunku?

- ARozgałęźnik optyczny.
- BMufa światłowodowa.
- CGniazdo abonenckie światłowodowe.
- DPrzełącznica światłowodowa.
Poprawna odpowiedź: D. Przełącznica światłowodowa.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Na zdjęciu widać klasyczną przełącznicę światłowodową w wykonaniu szafowym (rack 19”). Świadczą o tym przede wszystkim rząd złącz czołowych (najczęściej SC/LC w adapterach, tutaj w kolorze niebieskim), prowadnice lub uchwyty montażowe po bokach oraz wewnętrzna przestrzeń na zapas włókien i kasetę spawów. Przełącznica służy do zakończenia kabli światłowodowych i uporządkowanego wyprowadzenia ich na złącza, tak żeby można je było wygodnie patchować patchcordami do urządzeń aktywnych, np. switchy, OLT, media konwerterów. W praktyce jest to centralny punkt okablowania – w szafie teletechnicznej, serwerowni, węźle sieci FTTx czy w stacji czołowej. W środku, zgodnie z dobrymi praktykami z norm PN-EN 50174 i ISO/IEC 11801, prowadzi się włókna po łagodnych promieniach gięcia, zostawia pętle serwisowe, a spawy zabezpiecza w kasecie spawów. Moim zdaniem właśnie na przełącznicy najlepiej widać kulturę pracy instalatora: czy pigtaily są równo ułożone, czy kable są poprawnie odciążone mechanicznie i oznakowane. W eksploatacji przełącznica umożliwia łatwą rekonfigurację połączeń – wystarczy przepiąć patchcord na inny port, bez ruszania kabli magistralnych. To dlatego w profesjonalnych instalacjach operatorzy praktycznie zawsze stosują przełącznice w szafach 19” albo w wersji ściennej, zamiast wyciągać kable bezpośrednio do urządzeń aktywnych. Dzięki temu sieć jest bardziej serwisowalna, skalowalna i zgodna ze standardami branżowymi.
