Na której ilustracji przedstawiono schemat budowy kabla światłowodowego?

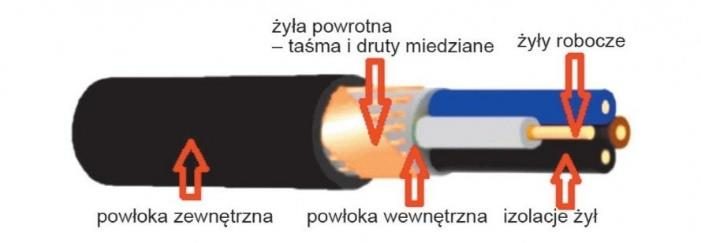

- ANa ilustracji 2.

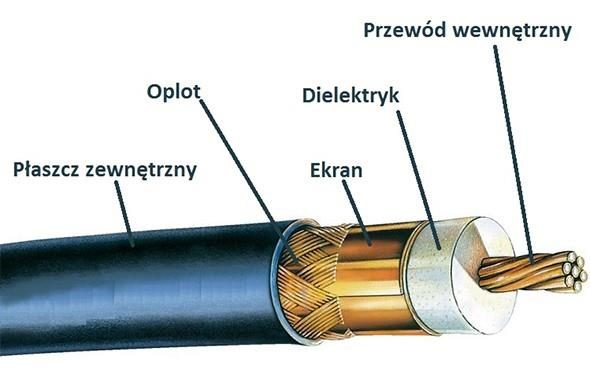

- BNa ilustracji 3.

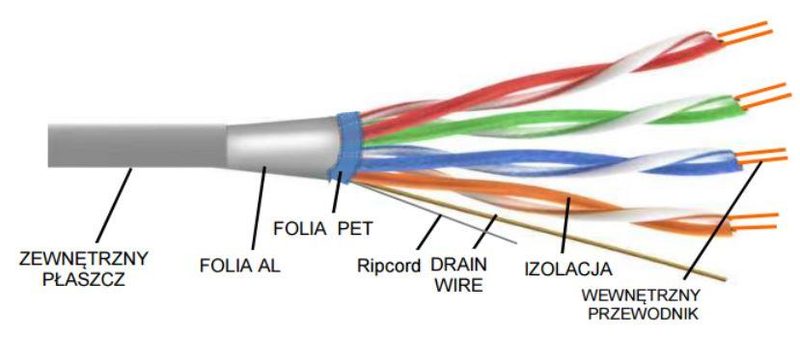

- CNa ilustracji 1.

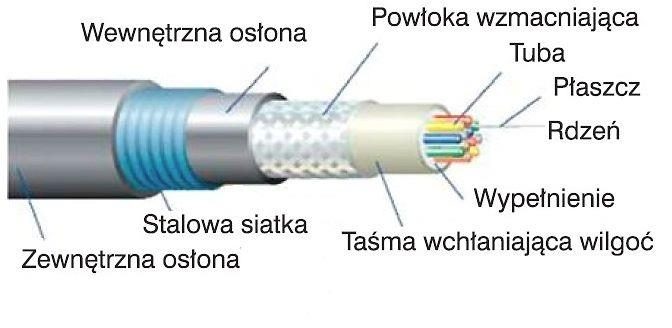

- DNa ilustracji 4.
Poprawna odpowiedź: C. Na ilustracji 1.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Poprawnie – schemat budowy kabla światłowodowego jest pokazany na ilustracji 1. Widać tam kilka typowych warstw, które praktycznie zawsze pojawiają się w kablach zgodnych z normami ITU-T (np. G.652, G.657) czy ISO/IEC dla okablowania strukturalnego. W samym środku znajduje się rdzeń z włóknami światłowodowymi, czyli cienkie szklane lub plastikowe włókna, którymi biegnie sygnał optyczny. Te włókna są zgrupowane w tubie ochronnej, często wypełnionej żelem lub specjalnym wypełnieniem, które stabilizuje włókna mechanicznie i tłumi mikrozgięcia. Dookoła pojawia się taśma wchłaniająca wilgoć i wypełnienie – to zabezpiecza kabel przed wodą, która w instalacjach zewnętrznych jest jednym z największych wrogów. Kolejna charakterystyczna cecha to powłoka wzmacniająca i stalowa siatka: elementy nośne przejmują naprężenia przy przeciąganiu kabla w kanalizacji teletechnicznej, w kanaliku, a nawet na słupach. Na wierzchu są wewnętrzna i zewnętrzna osłona – zwykle z polietylenu lub innego tworzywa odpornego na UV i uszkodzenia mechaniczne. W praktyce, gdy montujesz sieć FTTH, magistralę między budynkami albo łączysz szafy dystrybucyjne, rozpoznanie takiej konstrukcji od razu mówi, że masz do czynienia z kablem światłowodowym, a nie miedzianym. Moim zdaniem warto kojarzyć te warstwy z oznaczeniami w dokumentacji technicznej producenta, bo ułatwia to dobór osprzętu: przełącznic, muf, złączy czy odciągów, a także planowanie promieni gięcia i sposobu mocowania zgodnie z dobrą praktyką instalatorską.
