Który z elementów instalacji sieci HDC został przedstawiony na ilustracji?

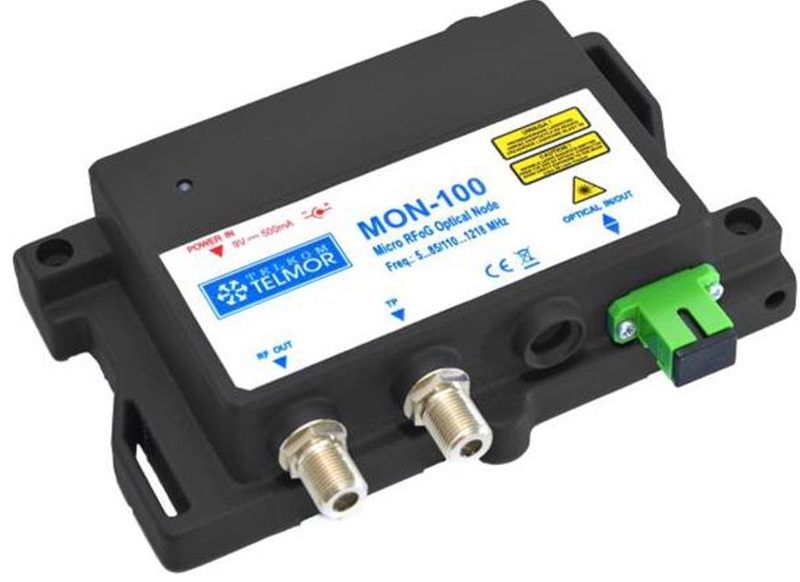

Na ilustracji pokazany jest konwerter optyczno‑RF (micro RFoG optical node), czyli właśnie konwerter wykorzystywany w instalacjach sieci HDC. Widzisz z jednej strony złącze optyczne (typowo SC/APC w kolorze zielonym), do którego dochodzi światłowód, a z drugiej strony klasyczne złącza F dla przewodów koncentrycznych. I to jest cała idea konwertera w tej technologii: zamiana sygnału optycznego z sieci HFC/HDC na sygnał RF w paśmie 5–1218 MHz, który dalej może być rozprowadzany zwykłym kablem koncentrycznym do gniazd abonenta. W praktyce takie urządzenie montuje się w punktach dostępowych, na klatkach schodowych, w szafkach teletechnicznych, czasem nawet w mieszkaniu abonenta – tam, gdzie kończy się światłowód i zaczyna część koncentryczna instalacji. Z mojego doświadczenia ważne jest, żeby patrzeć nie tylko na opis na obudowie, ale też na typ złączy: obecność portu „OPTICAL INPUT” obok portów „RF OUT/TP” jednoznacznie sugeruje funkcję konwersji między mediami. W dobrych praktykach projektowania sieci HDC zwraca się uwagę na parametry takiego konwertera: poziomy wyjściowe RF, szerokość pasma, obsługę kanału zwrotnego DOCSIS, budżet mocy optycznej i klasę lasera (wymogi bezpieczeństwa wg PN‑EN 60825). W nowoczesnych systemach operatorzy stosują właśnie węzły RFoG, żeby połączyć światłowodowy odcinek szkieletowy z istniejącą infrastrukturą koncentryczną w budynkach – dzięki temu można oferować usługi DOCSIS 3.1 bez całkowitej wymiany instalacji abonenckiej. Moim zdaniem rozpoznawanie takich elementów „na oko” jest bardzo praktyczne w pracy instalatora: od razu wiadomo, gdzie przechodzimy ze światłowodu na kabel koncentryczny i gdzie trzeba zachować szczególną ostrożność przy czyszczeniu i zabezpieczeniu złączy optycznych.
