Który element instalacji światłowodowej został przedstawiony na ilustracji?

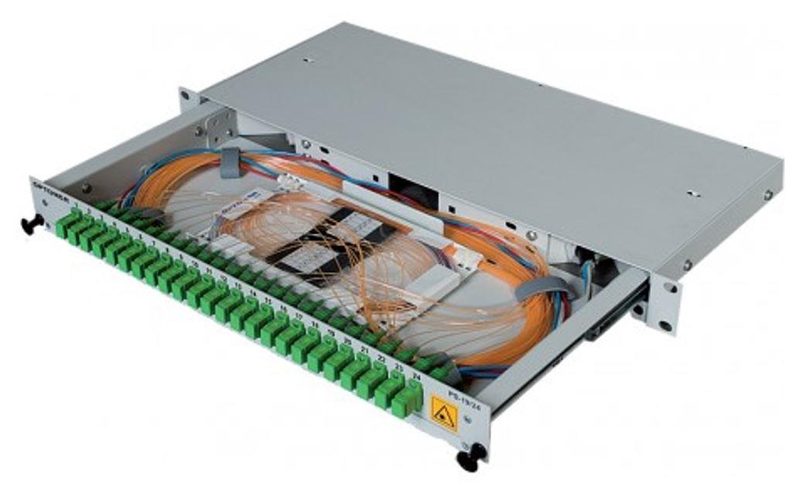

Na ilustracji widać typową przełącznicę światłowodową w wersji szufladowej do montażu w szafie 19". Charakterystyczne są złącza na panelu czołowym (tutaj zielone, najpewniej SC/APC), ponumerowane porty oraz organizacja zapasu włókien wewnątrz kasetki. Przełącznica pełni rolę punktu zakończenia kabli światłowodowych oraz miejsca, w którym wykonuje się spawy z pigtailami i wyprowadza sygnał na patchcordy. Dzięki temu można logicznie i fizycznie zarządzać połączeniami w sieci – przepinać tory, mierzyć, wyłączać lub dodawać usługi bez grzebania w kablu magistralnym. W praktyce takie przełącznice montuje się w węzłach sieci FTTx, w serwerowniach, punktach dystrybucyjnych, szafach teletechnicznych w budynkach biurowych czy w studniach kablowych w wersjach ODF. Zgodnie z dobrymi praktykami i normami, np. serii IEC 61753 oraz zaleceniami ITU-T G.652/G.657, w przełącznicy zapewnia się odpowiedni promień gięcia włókien, numerację torów, opis kabli i ochronę spawów w kasetach. Moim zdaniem dobrze zrobiona przełącznica to połowa sukcesu przy późniejszym utrzymaniu sieci – łatwiej zlokalizować uszkodzenie, wykonać pomiary reflektometrem, czy po prostu utrzymać porządek w okablowaniu. Warto też pamiętać o stosowaniu paneli z adapterami dopasowanymi do rodzaju złączy (SC, LC, E2000 itd.) i o zachowaniu rezerwy miejsca na przyszłą rozbudowę, bo w praktyce sieci prawie zawsze rosną szybciej, niż planowano na początku.
