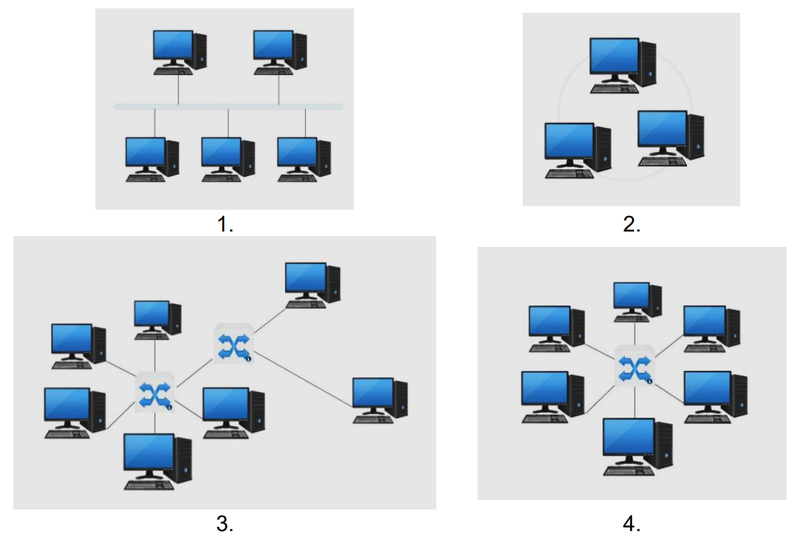

Na którym rysunku przedstawiono topologię gwiazdy rozszerzonej?

Topologia gwiazdy rozszerzonej to jeden z ważniejszych modeli strukturalnych w sieciach komputerowych, który jest szeroko stosowany w różnych zastosowaniach, takich jak biura czy duże korporacje. Charakteryzuje się tym, że wszystkie urządzenia sieciowe są podłączone do centralnego punktu, którym może być hub, switch lub router. W przypadku rysunku numer 3, widoczny jest wyraźny centralny punkt, do którego podłączone są inne urządzenia sieciowe, a te z kolei łączą się z komputerami użytkowników. Taki układ zapewnia nie tylko efektywność w przesyłaniu danych, ale także ułatwia zarządzanie siecią. W przypadku awarii jednego z urządzeń, tylko jego sąsiednie urządzenia są dotknięte, co zwiększa niezawodność całej sieci. Zastosowanie topologii gwiazdy rozszerzonej jest zgodne z najlepszymi praktykami w projektowaniu sieci, ponieważ pozwala na łatwe dodawanie nowych urządzeń oraz zapewnia lepszą kontrolę nad przepływem danych. Warto również podkreślić, że w kontekście standardów, wiele organizacji korzysta z modeli takich jak IEEE 802.3 dla Ethernetu, które są zgodne z tym typem topologii.
