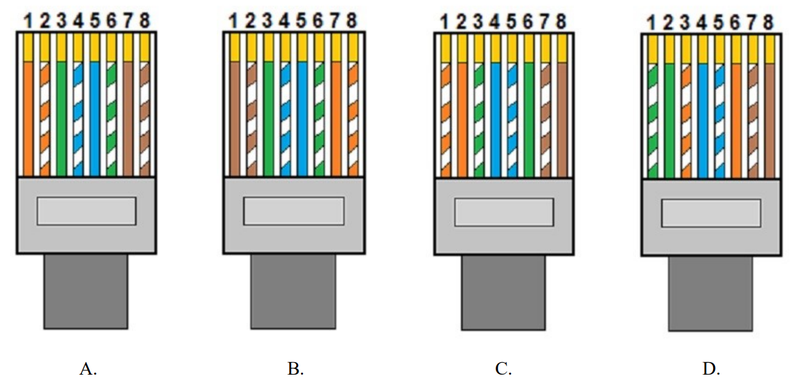

Który rysunek przedstawia ułożenie żył przewodu UTP we wtyku 8P8C zgodnie z normą TIA/EIA-568-A, sekwencją T568A?

- AC.
- BD.
- CB.
- DA.
Poprawna odpowiedź: B. D.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Odpowiedź D jest poprawna, ponieważ przedstawia ułożenie żył w wtyku 8P8C zgodnie z normą TIA/EIA-568-A, sekwencją T568A. Sekwencja ta wymaga, aby żyły były ułożone w następującej kolejności: biało-zielony, zielony, biało-pomarańczowy, niebieski, biało-niebieski, pomarańczowy, biało-brązowy, brązowy. Użycie właściwej sekwencji jest kluczowe dla zapewnienia poprawnej transmisji danych w sieciach lokalnych. W praktyce, stosowanie standardu T568A zmniejsza ryzyko zakłóceń i błędów transmisyjnych, co jest szczególnie istotne w środowiskach, gdzie wiele urządzeń jest podłączonych do tej samej infrastruktury sieciowej. Znajomość tych standardów pozwala na prawidłowe wykonanie kabli sieciowych, co przekłada się na niezawodność i wydajność sieci. W sytuacji, gdy żyły są ułożone niezgodnie z normą, mogą wystąpić problemy z połączeniem, co może prowadzić do znacznych kosztów napraw i przestojów w pracy.
