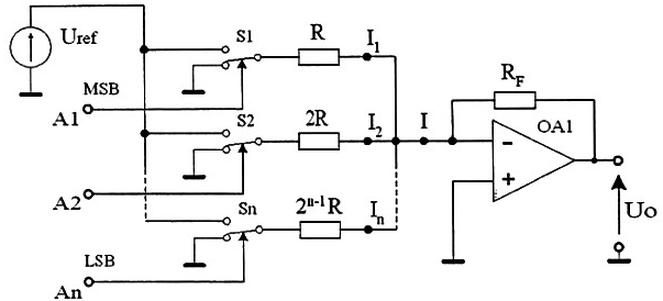

Rysunek przedstawia schemat blokowy przetwornika

Schemat przedstawia przetwornik cyfrowo-analogowy (c/a) z rezystorami wagowymi, co jest charakterystyczne dla tego typu urządzeń. W takim układzie rezystory o różnych wartościach są połączone w taki sposób, aby tworzyły sieć, w której każdy z nich ma przypisaną wagę odpowiadającą jego wartości. Kiedy sygnał cyfrowy jest aplikowany na przełączniki, przetwornik sumuje prądy płynące przez poszczególne rezystory, co prowadzi do wygenerowania odpowiedniego sygnału analogowego. Tego typu przetworniki są powszechnie stosowane w systemach audio, przetwarzaniu sygnałów oraz w aplikacjach pomiarowych, gdzie wymagana jest konwersja sygnałów cyfrowych na analogowe. Przykładem może być zastosowanie w odtwarzaczach muzycznych, gdzie cyfrowe pliki audio muszą być przetworzone na sygnał analogowy, aby mogły być odtwarzane przez głośniki. W kontekście standardów, przetworniki c/a z rezystorami wagowymi odpowiadają wymogom jakości sygnału i precyzji, co czyni je idealnym rozwiązaniem w profesjonalnych systemach audio.
