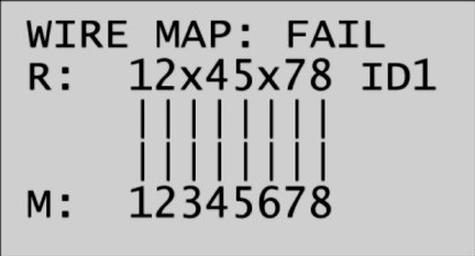

Testerem okablowania dokonano sprawdzenia poprawności działania prostej (nieskrzyżowanej) skrętki komputerowej Cat 5e, łączącej aparat telefoniczny VoIP z portem rutera, uzyskując na wyświetlaczu obraz jak na rysunku. Na podstawie wyniku testu można stwierdzić, że

Odpowiedź wskazująca, że żyły 3 i 6 są przerwane, jest prawidłowa, ponieważ test wykazał brak połączenia między tymi żyłami na wyświetlaczu testera okablowania. W przypadku kabla typu Cat 5e, który jest powszechnie stosowany w sieciach komputerowych i VoIP, prawidłowe połączenie żył jest kluczowe dla zapewnienia stabilności transmisji danych. Jeśli żyły 3 i 6 są przerwane, to oznacza, że sygnał nie może być przesyłany między urządzeniami, co może prowadzić do problemów z jakością połączenia, takich jak zrywanie rozmów czy brak sygnału. Dla kabli ethernetowych, standardy T568A i T568B definiują przyporządkowanie żył, co sprawia, że właściwe połączenie jest kluczowe. Ważne jest, aby regularnie przeprowadzać testy okablowania, aby zapewnić, że infrastruktura sieciowa działa bez zakłóceń. W przypadku stwierdzenia przerwania żył, konieczne może być wykonanie naprawy lub wymiany kabla.
