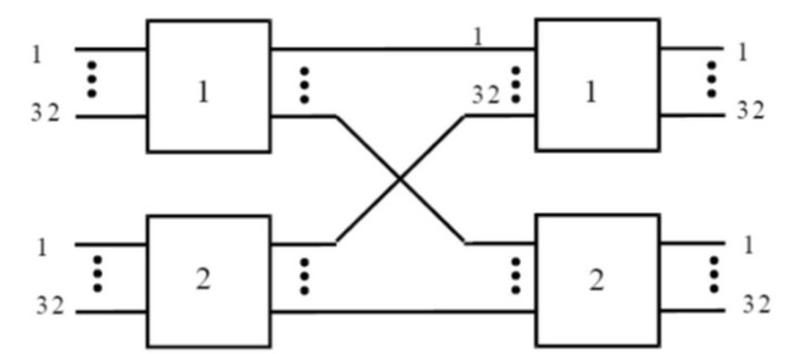

Na rysunku przedstawiono pole komutacyjne

Pole komutacyjne, które zostało przedstawione na rysunku, ma charakter dwusekcyjny i charakteryzuje się pojemnością 64 x 64 punkty. W praktyce oznacza to, że każda z dwóch sekcji, oznaczonych cyframi 1 i 2, jest w stanie obsługiwać po 32 wejścia i 32 wyjścia. Tak zorganizowana struktura umożliwia elastyczne przełączanie sygnałów między sekcjami, co jest istotne w kontekście systemów telekomunikacyjnych, gdzie zarządzanie połączeniami jest kluczowe. Dobrą praktyką w projektach telekomunikacyjnych jest stosowanie pól komutacyjnych o dużej pojemności, co pozwala na szybkie i efektywne zarządzanie zasobami. Wykorzystanie dwusekcyjnych pól komutacyjnych jest standardem w nowoczesnych rozwiązaniach, szczególnie w dużych centrach danych i systemach telekomunikacyjnych, gdzie wymagana jest wysoka przepustowość oraz niezawodność połączeń. Zrozumienie zasad działania takich urządzeń jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i zarządzaniem sieciami.
