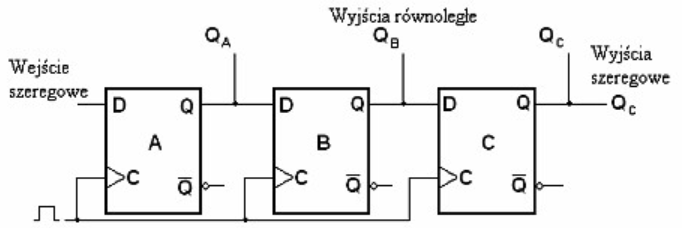

Rysunek przedstawia układ trzech przerzutników typu D połączonych szeregowo, co jest charakterystyczne dla rejestrów przesuwnych. Rejestry te są fundamentalnymi elementami w cyfrowych systemach przetwarzania danych. Umożliwiają one nie tylko przechowywanie, ale także przesuwanie danych binarnych, co jest kluczowe w wielu zastosowaniach, takich jak manipulacja danymi w procesorach czy generacja sygnałów. W każdym cyklu zegara, dane są przesuwane z jednego przerzutnika do kolejnego, co pozwala na efektywne zarządzanie seriami danych. Stosowanie rejestrów przesuwnych jest zgodne z najlepszymi praktykami w projektowaniu systemów cyfrowych, ponieważ pozwala na optymalizację pamięci i zwiększenie wydajności obliczeń. Przykładowo, rejestry te są wykorzystywane w cyfrowych układach komunikacyjnych do konwersji równoległych danych na dane szeregowe, co jest niezbędne w transmisji w danych w systemach takich jak UART. Zrozumienie działania rejestrów przesuwnych jest kluczowe dla każdego inżyniera zajmującego się elektroniką i projektowaniem systemów cyfrowych.
