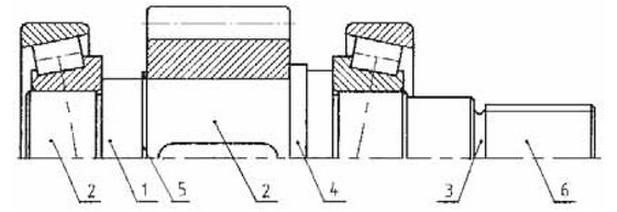

Element wału, oznaczony na przedstawionym rysunku numerem 3, to

Element oznaczony numerem 3 na rysunku technicznym to podcięcie obróbkowe, które odgrywa kluczową rolę w konstrukcji wałów. W inżynierii mechanicznej podcięcia obróbkowe stosowane są w celu redukcji naprężeń concentratecznych, które mogą prowadzić do pęknięć i uszkodzeń w miejscach o znacznych zmianach średnicy. W praktyce, zastosowanie podcięć obróbkowych jest szczególnie istotne w wałach, które są narażone na dynamiczne obciążenia. Dzięki odpowiedniemu zaprojektowaniu podcięcia, inżynierowie mogą znacznie wydłużyć żywotność elementu, a także poprawić jego odporność na zmęczenie. Dobrą praktyką jest przeprowadzanie analizy naprężeń w miejscach podcięcia z wykorzystaniem metod numerycznych, takich jak metoda elementów skończonych (MES), co pozwala na dokładne przewidywanie zachowania się materiału. Podcięcia obróbkowe są również istotne w kontekście standardów branżowych, takich jak ISO 286, które reguluje tolerancje wymiarowe i dopuszczalne wymiary dla elementów maszyn. Właściwe zastosowanie podcięć obróbkowych zadba o bezpieczeństwo i niezawodność podzespołów maszynowych.
