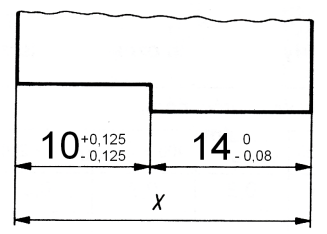

Ile wynoszą odchyłki graniczne wymiaru wynikowego X?

Odpowiedź es=+0,125 ei=-0,205 jest prawidłowa, ponieważ odchyłki graniczne wymiaru wynikowego X oblicza się jako sumę odchyłek granicznych wymiarów składowych. W podanym przykładzie dla wymiaru 10 mm odchyłki wynoszą es = +0,125 mm oraz ei = -0,125 mm, co oznacza, że wymiar ten może wahać się od 9,875 mm do 10,125 mm. Dla wymiaru 14 mm mamy natomiast es = 0 mm i ei = -0,08 mm, co daje zakres od 13,92 mm do 14 mm. Sumując te odchyłki, otrzymujemy dla wymiaru X odchyłki es = +0,125 mm i ei = -0,205 mm. Zrozumienie i poprawne obliczenie odchyleń granicznych jest kluczowe w inżynierii produkcji oraz kontroli jakości, ponieważ pozwala na precyzyjne określenie tolerancji wymiarowych, co ma bezpośredni wpływ na dopasowanie elementów w procesach montażowych i funkcjonalność gotowych produktów. W branży standardy ISO 286-1 oraz ISO 2768 dostarczają wytycznych dotyczących tolerancji wymiarowych i odchyleń, które są stosowane powszechnie w projektowaniu i produkcji, co podkreśla ich znaczenie w praktyce inżynieryjnej.
