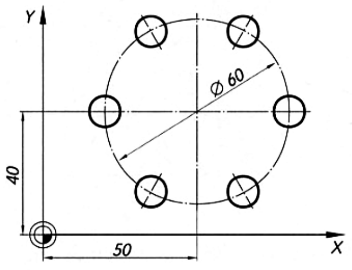

Który fragment programu posiada poprawne wartości parametrów cyklu wiercenia otworów położonych na okręgu?Znaczenie parametrów: B – promień okręgu, D – kąt między otworami, A – kąt pierwszego otworu z osią X, S – liczb otworów.

Odpowiedź "G77 X50 Y40 B30 D60 A0 S6" jest prawidłowa, ponieważ dokładnie odzwierciedla wartości parametrów cyklu wiercenia otworów rozmieszczonych na okręgu. Parametr B odpowiada za promień okręgu, który wynosi 30, co jest zgodne z rysunkiem. Kąt między otworami, oznaczony jako D, wynosi 60°, co można obliczyć dzieląc pełny kąt okręgu (360°) przez liczbę otworów (S=6). To oznacza, że każdy z otworów jest równomiernie rozmieszczony wokół okręgu, co jest standardem w inżynierii mechanicznej dla zapewnienia równowagi i stabilności struktury. Kąt A, który wynosi 0°, wskazuje, że pierwszy otwór znajduje się na osi X, co jest praktycznym podejściem w programowaniu CNC. Takie rozmieszczenie otworów jest powszechnie stosowane w produkcji części mechanicznych, gdzie istotne jest zachowanie odpowiednich odległości i kątów w celu minimalizacji błędów i zwiększenia efektywności produkcji. Ponadto, przestrzeganie tych parametrów jest zgodne z zasadami dobrych praktyk inżynieryjnych i standardów jakości, które promują precyzyjne i powtarzalne procesy produkcyjne.
