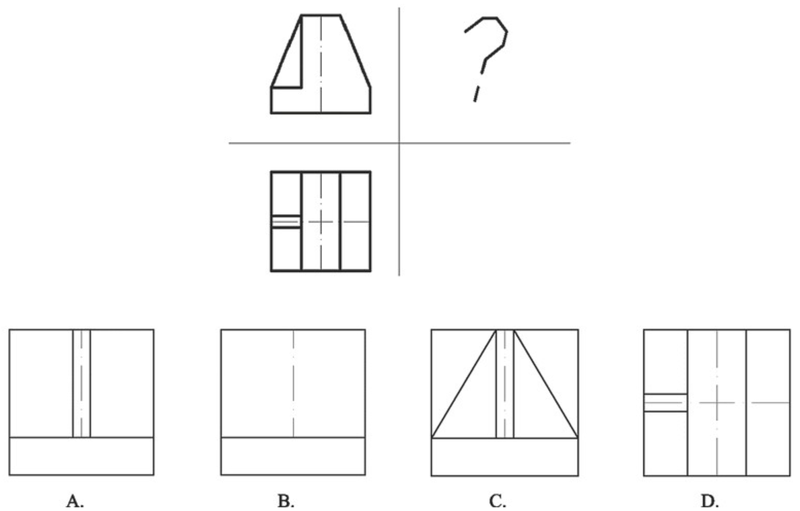

Na którym rysunku przedstawiono brakujący rzut modelu?

Poprawna odpowiedź to A, ponieważ odpowiada ona zasadom rzutowania prostokątnego, które są kluczowe w modelowaniu przestrzennym. W rysunku A widoczny jest brakujący rzut, który odzwierciedla złożony kształt obiektu. Rzut z góry ujawnia trapez z wycięciem, co wskazuje na dodatkowe detale, które są istotne przy tworzeniu modelu 3D. Rysunek ten przedstawia zarówno linie pełne, jak i przerywane, co jest zgodne z normami rysunku technicznego, gdzie linie przerywane zazwyczaj symbolizują elementy niewidoczne z danej perspektywy. Zrozumienie, jak interpretować różne rodzaje rzutów, jest fundamentalne dla architektonów i inżynierów, ponieważ pozwala na dokładne odwzorowanie obiektów w przestrzeni. W praktyce, stosowanie odpowiednich rzutów zapewnia precyzję w projektach, a także umożliwia lepszą komunikację pomiędzy członkami zespołu projektowego.
